Pnömatik Aktüatör ile Elektrikli Aktüatör Arasındaki Farklar

Aktüatör Nedir?

Aktüatör, aldığı enerji veya kontrol sinyalini mekanik harekete dönüştüren ve bu hareketi bağlı olduğu ekipmana aktaran bir tahrik elemanıdır.

Vana otomasyonunda aktüatör, manuel olarak çevrilmesi veya hareket ettirilmesi gereken vananın otomatik şekilde açılıp kapanmasını sağlar. Küresel vana ve kelebek vana gibi çeyrek turlu vanalarda aktüatörler genellikle dönme hareketi oluşturur.

Bir aktüatör sistemi sayesinde vana;

• Uzaktan kontrol edilebilir.
• Otomatik olarak açılıp kapanabilir.
• Bir otomasyon sistemine bağlanabilir.
• Belirli bir pozisyonda tutulabilir.
• Prosesin basınç, debi veya sıcaklık kontrolüne katkı sağlayabilir.

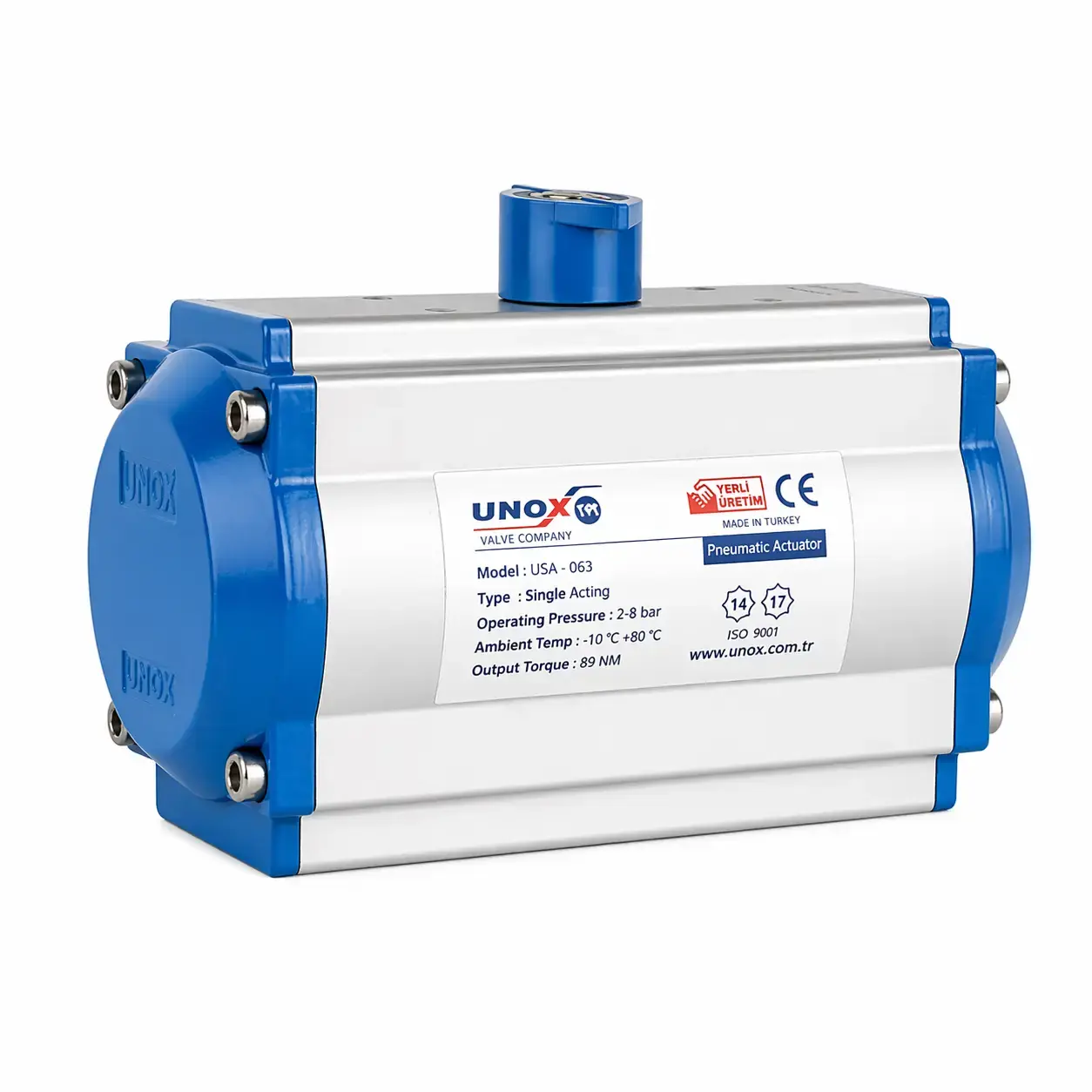

Pnömatik Aktüatör Nedir?

Pnömatik aktüatör, basınçlı havayı mekanik harekete dönüştüren aktüatör türüdür.

Aktüatöre verilen basınçlı hava, piston veya benzeri mekanizma üzerinde kuvvet oluşturarak vananın hareket etmesini sağlar. Vana otomasyonunda özellikle hızlı açma-kapama işlemlerinin gerekli olduğu uygulamalarda tercih edilir.

Pnömatik aktüatörler genel olarak iki farklı şekilde kullanılabilir:

Tek Etkili Pnömatik Aktüatör

Tek etkili modellerde hareketin bir yönü basınçlı hava ile gerçekleştirilirken diğer yönde yay kuvvetinden yararlanılır.

Bu yapı, enerji veya hava beslemesinin kesilmesi durumunda vananın önceden belirlenmiş güvenli bir konuma dönmesini sağlayabilir. Bu özellik, proses güvenliği açısından önemli olabilir.

Çift Etkili Pnömatik Aktüatör

Çift etkili aktüatörde açma ve kapama hareketlerinin her ikisi de basınçlı hava kullanılarak gerçekleştirilir.

Bu nedenle sistemin çalışması için sürekli olarak uygun basınçlı hava altyapısına ihtiyaç duyulur.

Elektrikli Aktüatör Nedir?

Elektrikli aktüatör, elektrik enerjisini mekanik harekete dönüştüren motorlu bir tahrik sistemidir.

Elektrik motoru ve mekanik aktarma elemanları sayesinde vana miline veya vana gövdesine gerekli hareket aktarılır. Elektrikli aktüatörler, özellikle hassas konumlandırmanın ve elektriksel kontrolün önemli olduğu uygulamalarda avantaj sağlayabilir.

Elektrikli aktüatörlerin önemli avantajlarından biri, pnömatik sistemlerde olduğu gibi basınçlı hava hattına ve kompresör altyapısına ihtiyaç duymamasıdır.

Pnömatik ve Elektrikli Aktüatör Arasındaki Temel Farklar

Bu özellikler nedeniyle pnömatik sistemler hızlı ve tekrarlı hareketlerde; elektrikli sistemler ise hassas ve esnek kontrol gerektiren uygulamalarda öne çıkabilir.

1. Çalışma Hızı

Pnömatik aktüatörlerin önemli avantajlarından biri hızlı hareket edebilmeleridir. Özellikle vananın yalnızca tam açık veya tam kapalı konuma getirilmesinin gerektiği uygulamalarda oldukça kullanışlıdır.

Elektrikli aktüatörlerde ise hareket hızı kullanılan motor, dişli sistemi ve aktüatörün tasarımına bağlıdır.

Bu nedenle hızlı çevrim sürelerinin önemli olduğu proseslerde pnömatik aktüatörler avantajlı olabilir.

2. Kontrol Hassasiyeti

Elektrikli aktüatörlerin öne çıktığı konulardan biri konumlandırma hassasiyetidir.

Vananın yalnızca açık veya kapalı olması değil, belirli bir açıklık oranında çalışması gerekiyorsa elektrikli aktüatörler uygun bir çözüm olabilir.

Pnömatik sistemlerde de konum kontrolü yapılabilir; ancak uygulamanın gerektirdiği hassasiyete bağlı olarak ilave kontrol ekipmanları gerekebilir. Elektrikli sistemler ise hareket ve konum kontrolünde daha esnek çözümler sunabilir.

3. Basınçlı Hava Altyapısı

İki sistem arasındaki en belirgin farklardan biri enerji altyapısıdır.

Pnömatik aktüatör kullanıldığında sistemde;

• Kompresör,
• Hava tankı,
• Hava filtresi,
• Regülatör,
• Hava dağıtım hattı

gibi ekipmanlar bulunabilir.

Elektrikli aktüatörlerde ise temel ihtiyaç uygun bir elektrik beslemesidir.

Bu nedenle tesiste hâlihazırda güçlü bir basınçlı hava altyapısı bulunuyorsa pnömatik sistem daha avantajlı olabilir. Basınçlı hava altyapısının bulunmadığı ve elektrik erişiminin kolay olduğu uygulamalarda elektrikli aktüatör tercih edilebilir.

4. Enerji Tüketimi

Enerji tüketimini yalnızca aktüatörün kendisi üzerinden değerlendirmek doğru değildir.

Pnömatik sistemlerde aktüatörün yanı sıra basınçlı havayı üreten kompresör sisteminin enerji tüketimi de dikkate alınmalıdır.

Elektrikli aktüatörlerde ise enerji doğrudan elektrik motoru üzerinden kullanılır.

Bu nedenle seçim yapılırken yalnızca ilk satın alma maliyeti değil, aktüatörün kullanım sıklığı, çalışma süresi, yardımcı ekipmanlar ve toplam işletme maliyeti birlikte değerlendirilmelidir.

5. Güvenli Konuma Dönüş

Bazı proseslerde elektrik veya kontrol sinyali kesildiğinde vananın mevcut konumunda kalması yeterli değildir. Vananın otomatik olarak açık veya kapalı güvenli konuma geçmesi gerekir.

Yay dönüşlü pnömatik aktüatörler bu tür uygulamalarda önemli bir avantaj sağlayabilir. Hava beslemesinin kesilmesi durumunda yay mekanizması vanayı önceden belirlenen konuma götürebilir.

Elektrikli aktüatörlerde ise güç kaybında güvenli konuma dönüş için aktüatörün özelliklerine bağlı olarak ek çözümler gerekebilir.

6. Bakım İhtiyacı

Pnömatik sistemlerde aktüatörün yanında basınçlı hava kalitesi de önemlidir. Hava hattındaki nem, kir veya uygun olmayan basınç değerleri sistem performansını etkileyebilir.

Elektrikli aktüatörlerde ise elektrik bağlantıları, motor, dişli mekanizması ve aktüatörün mekanik bileşenleri kontrol edilmelidir.

Dolayısıyla bakım açısından “hangisi daha kolaydır?” sorusunun cevabı sistemin tamamına ve çalışma koşullarına bağlıdır.

Pnömatik Aktüatörlerin Avantajları

Pnömatik aktüatörlerin öne çıkan özellikleri şunlardır:

• Hızlı açma-kapama imkânı
• Basit ve sağlam mekanik yapı
• Tekrarlı hareketler için uygunluk
• Yay dönüşlü modellerde güvenli konuma geçiş imkânı
• Basınçlı hava altyapısı bulunan tesislerde kolay entegrasyon
• Zorlu endüstriyel uygulamalarda kullanılabilme

Özellikle hızlı çevrim ve dayanıklılığın önemli olduğu otomasyon uygulamalarında pnömatik teknoloji güçlü bir seçenektir.

Elektrikli Aktüatörlerin Avantajları

Elektrikli aktüatörlerin öne çıkan avantajları ise:

• Hassas konumlandırma
• Esnek kontrol
• Elektrik altyapısıyla kolay entegrasyon
• Basınçlı hava sistemine ihtiyaç duymaması
• Vana pozisyonu hakkında geri bildirim alınabilen modeller
• Otomasyon sistemleriyle entegrasyon kolaylığı

Özellikle değişken hareket profilleri ve hassas konum kontrolünün önemli olduğu uygulamalarda elektrikli aktüatörler avantaj sağlayabilir.

Pnömatik Aktüatör mü, Elektrikli Aktüatör mü?

Bu soruya tek bir cevap vermek yerine uygulamaya göre değerlendirme yapmak gerekir.

Pnömatik aktüatör tercih edilebilir:

• Vananın hızlı açılıp kapanması gerekiyorsa,
• Tesiste basınçlı hava altyapısı mevcutsa,
• Çok sayıda tekrarlı açma-kapama işlemi varsa,
• Güvenli konuma dönüş önemliyse,
• Endüstriyel ortamda sağlam ve hızlı bir çözüm aranıyorsa.

Elektrikli aktüatör tercih edilebilir:

• Hassas konumlandırma gerekiyorsa,
• Basınçlı hava altyapısı bulunmuyorsa,
• Elektrik altyapısı daha kolay erişilebilirse,
• Vana pozisyonunun hassas şekilde kontrol edilmesi gerekiyorsa,
• Otomasyon sistemiyle esnek bir kontrol isteniyorsa.

Aktüatör Seçerken Nelere Dikkat Edilmeli?

Doğru aktüatör seçiminde yalnızca “pnömatik mi elektrikli mi?” sorusuna bakmak yeterli değildir. Aşağıdaki kriterler birlikte değerlendirilmelidir:

1. Vananın tipi ve ölçüsü
2. Gerekli tork değeri
3. Çalışma basıncı
4. Akışkanın özellikleri
5. Çalışma sıcaklığı
6. Açma-kapama süresi
7. Günlük çalışma çevrimi
8. On/Off veya oransal kontrol ihtiyacı
9. Enerji altyapısı
10. Güç veya hava kesintisinde vananın alacağı konum
11. Ortam koşulları
12. Bakım ve işletme maliyetleri

Özellikle aktüatörün tork kapasitesinin vana ihtiyacıyla uyumlu olması kritik önem taşır. Aktüatör yalnızca vanayı hareket ettirecek kadar değil, çalışma koşullarında güvenli şekilde çalışmasını sağlayacak uygun kapasitede seçilmelidir.

Sonuç

Pnömatik ve elektrikli aktüatörler birbirinin doğrudan alternatifi olmaktan çok, farklı ihtiyaçlara cevap veren iki farklı vana otomasyonu çözümüdür.

Pnömatik aktüatörler hızlı, tekrarlı ve dayanıklı hareketlerin ön plana çıktığı uygulamalarda avantaj sağlarken; elektrikli aktüatörler hassas konumlandırma, esnek kontrol ve elektrik altyapısının bulunduğu sistemlerde öne çıkar.

Bu nedenle doğru aktüatörü seçerken yalnızca ürün fiyatına değil; vana tipi, tork ihtiyacı, çalışma sıklığı, kontrol şekli, enerji altyapısı, güvenlik gereksinimleri ve toplam işletme maliyetine birlikte bakılmalıdır.

Kısacası: Hız ve basitlik ön plandaysa pnömatik; hassasiyet ve kontrol esnekliği ön plandaysa elektrikli aktüatör daha uygun bir seçenek olabilir.

Sık Sorulan Sorular

Pnömatik aktüatör mü daha hızlıdır, elektrikli aktüatör mü?
Genel olarak pnömatik aktüatörler hızlı açma-kapama uygulamalarında avantajlıdır. Ancak gerçek hız aktüatör modeline, vana tipine ve sistem koşullarına bağlıdır.

Elektrikli aktüatör için kompresör gerekir mi?
Hayır. Elektrikli aktüatörler elektrik enerjisiyle çalışır ve pnömatik sistemlerdeki gibi basınçlı hava altyapısına ihtiyaç duymaz.

Pnömatik aktüatörlerde elektrik hiç kullanılmaz mı?
Aktüatörün hareket enerjisi basınçlı havadan sağlanır; ancak solenoid valf, pozisyoner veya kontrol sistemleri gibi yardımcı ekipmanlarda elektrik kullanılabilir.

Hangi aktüatör daha hassastır?
Hassas konumlandırma ve esnek hareket kontrolü açısından elektrikli aktüatörler genellikle avantajlıdır.
