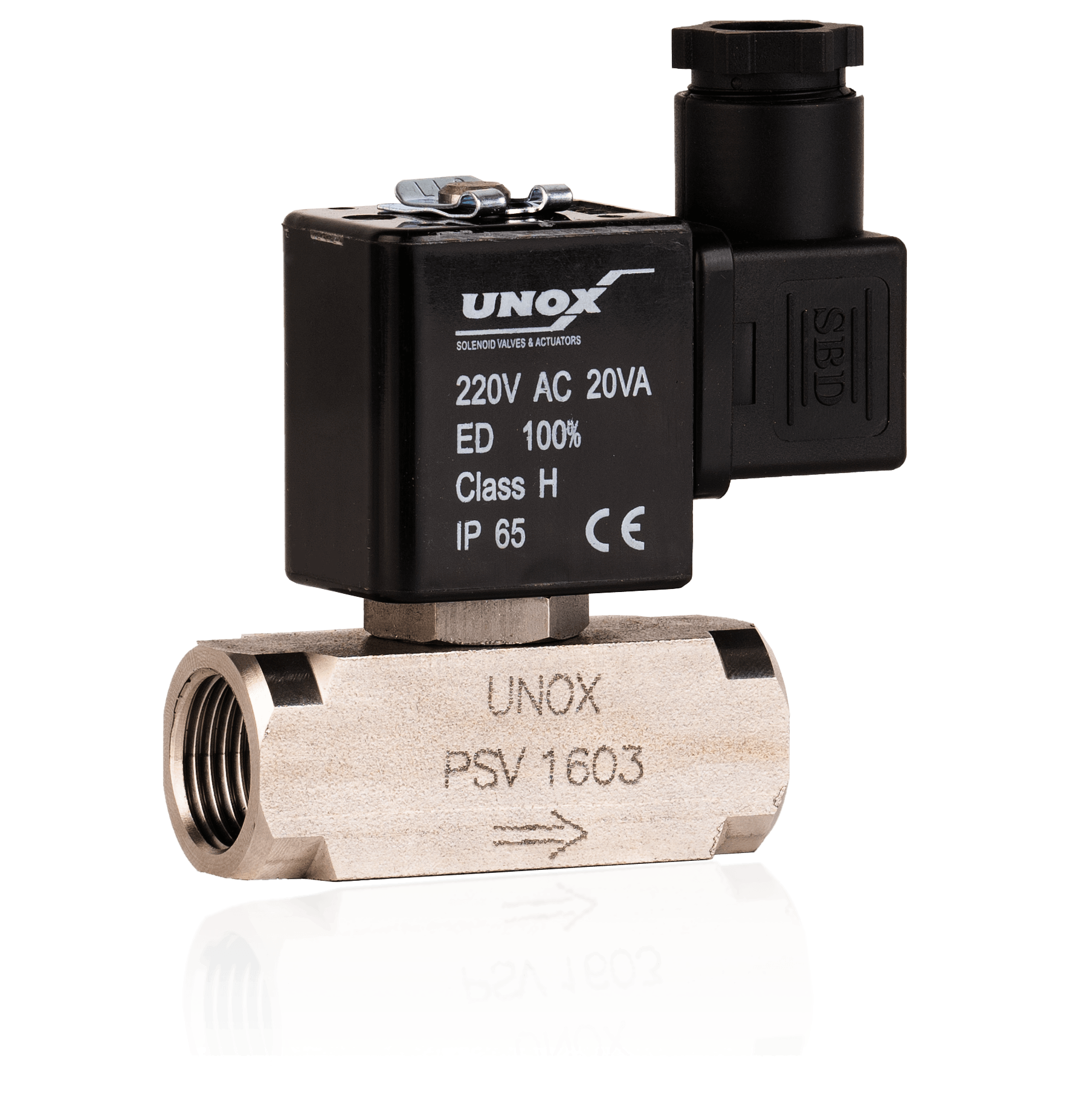

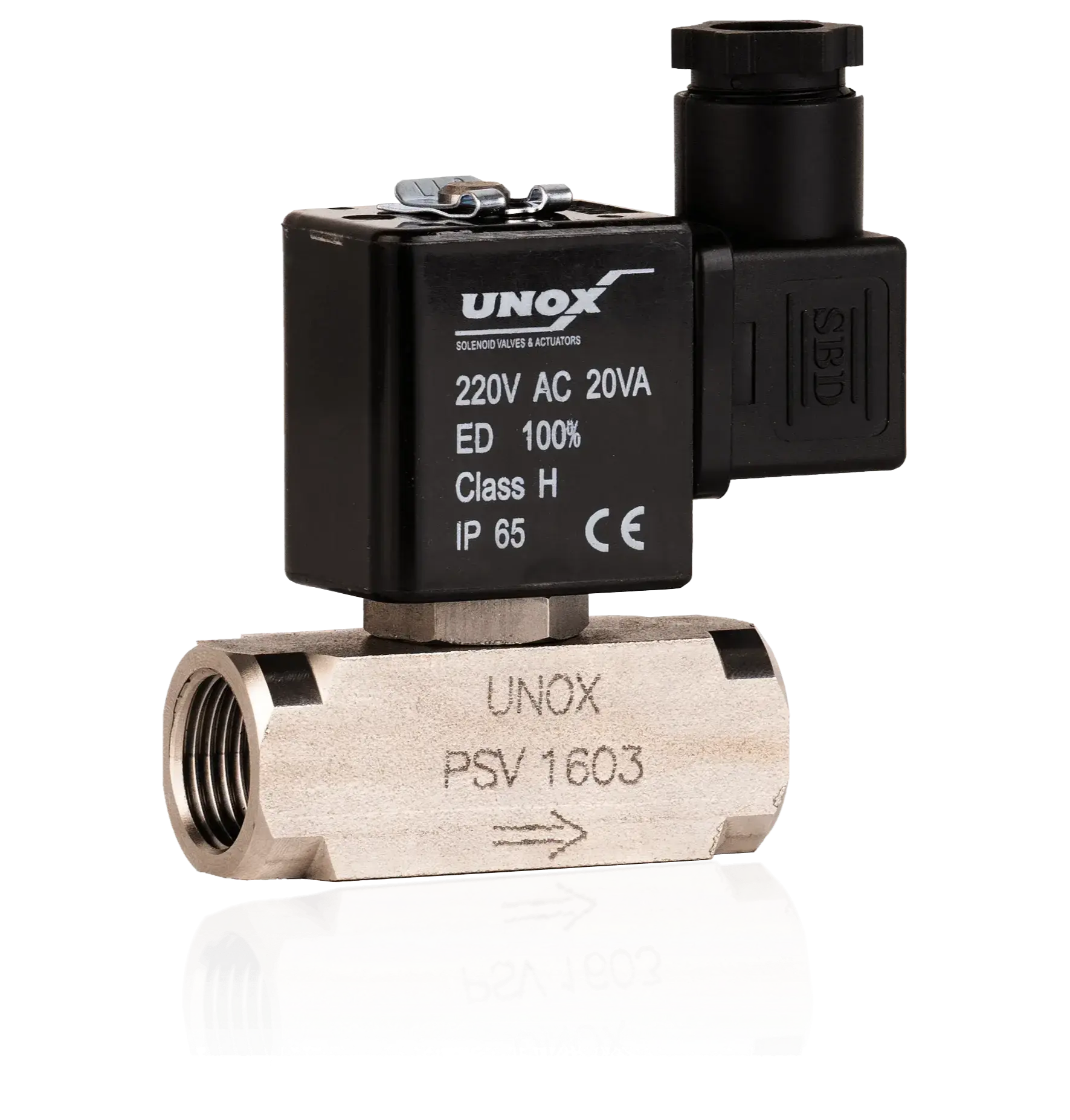

Unox Paslanmaz Takoz Gövde Normalde Kapalı Solenoid Valf (0-16 BAR)
Paslanmaz Takoz Gövde Solenoid Valf Nedir?
Paslanmaz takoz gövde solenoid valf, bir elektromanyetik valftir. Bu valf, bir manyetik alan oluşturularak açılıp kapatılabilen bir vanadır. Bu sayede, bir akışkanın bir bölgeden diğerine geçişini kontrol edebilir. Gövde, kovan, bobin, diyafram ve çekirdekten oluşmaktadır.
Paslanmaz Takoz Gövde Solenoid Valf Nerelerde Kullanılır?
Paslanmaz takoz gövde solenoid valflar, genellikle hidrolik ve pnömatik sistemlerde kullanılır. Bu sistemler, genellikle makine ve ekipmanlarda bulunur ve bu cihazların hareketini kontrol etmek için kullanılır.
Solenoid Valfler normalde kapalı (bobinden enerjiyi aldığında kapalı olan vanayı açmak üzere) ve normalde açık (bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.
Solenoid Valf Normalde Kapalı Durum Çalışma Sistemi
Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.
Genel Özellikler
- Conta: PTFE / Viton
- Kovan: Paslanmaz
- Gövde: Paslanmaz
- Çekirdek: Paslanmaz AISI 316
- Sıcaklık: -10 / +160 °C
- Bobin: Soketli
- Kovan: Paslanmaz AISI 316
- Yay: Paslanmaz AISI 316
Öneriler
Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız
siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.
Solenoid Valf Seçiminde Dikkat Edilmesi Gerekenler:
- Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC). Uygulanacağı yere göre koruma ve yalıtımı sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
- Kullanacağınız hat veya sistemde min.ve maks. basınç değerleri valfin seçiminde çok önemlidir.
- Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
- Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaja dikkat edilmelidir.
- Solenoid valf çekvalf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoid valften sonra bir çekvalf takmak bağlantı açısından doğrudur.
- Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
| ÖLÇÜ | MODEL | ORİFİS(MM) | BASINÇ |
|---|---|---|---|
| 1/8" | PSV 1600 | 1 | 100 Bar |
| 1/8" | PSV 1600 | 1,8 | 60 Bar |
| 1/8" | PSV 1600 | 2,5 | 40 Bar |
| 1/8" | PSV 1600 | 3 | 20 Bar |
| 1/8" | PSV 1600 | 4 | 10 Bar |
| 1/8" | PSV 1600 | 5 | 5 Bar |
| 1/8" | PSV 1600 | 8 | 1 Bar |
| 1/4" | PSV 1601 | 1 | 100 Bar |
| 1/4" | PSV 1601 | 1,8 | 60 Bar |
| 1/4" | PSV 1601 | 2,5 | 40 Bar |
| 1/4" | PSV 1601 | 3 | 20 Bar |
| 1/4" | PSV 1601 | 4 | 10 Bar |
| 1/4" | PSV 1601 | 5 | 5 Bar |
| 1/4" | PSV 1601 | 8 | 1 Bar |
| 3/8" | PSV 1602 | 1 | 100 Bar |
| 3/8" | PSV 1602 | 1,8 | 60 Bar |
| 3/8" | PSV 1602 | 2,5 | 40 Bar |
| 3/8" | PSV 1602 | 3 | 20 Bar |
| 3/8" | PSV 1602 | 4 | 10 Bar |
| 3/8" | PSV 1602 | 5 | 5 Bar |
| 3/8" | PSV 1602 | 8 | 1 Bar |
| 1/2" | PSV 1603 | 1 | 100 Bar |
| 1/2" | PSV 1603 | 1,8 | 60 Bar |
| 1/2" | PSV 1603 | 2,5 | 40 Bar |
| 1/2" | PSV 1603 | 3 | 20 Bar |
| 1/2" | PSV 1603 | 4 | 10 Bar |
| 1/2" | PSV 1603 | 5 | 5 Bar |
| 1/2" | PSV 1603 | 8 | 1 Bar |
| 3/4" | PSV 1604 | 1 | 100 Bar |
| 3/4" | PSV 1604 | 1,8 | 60 Bar |
| 3/4" | PSV 1604 | 2,5 | 40 Bar |
| 3/4" | PSV 1604 | 3 | 20 Bar |
| 3/4" | PSV 1604 | 4 | 10 Bar |
| 3/4" | PSV 1604 | 5 | 5 Bar |
| 3/4" | PSV 1604 | 8 | 1 Bar |
| 1" | PSV 1605 | 1 | 100 Bar |
| 1" | PSV 1605 | 1,8 | 60 Bar |
| 1" | PSV 1605 | 2,5 | 40 Bar |
| 1" | PSV 1605 | 3 | 20 Bar |
| 1" | PSV 1605 | 4 | 10 Bar |
| 1" | PSV 1605 | 5 | 5 Bar |
| 1" | PSV 1605 | 8 | 1 Bar |
