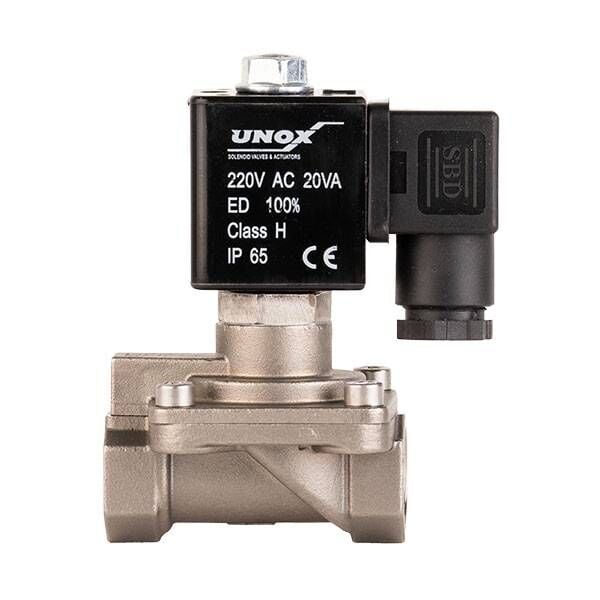

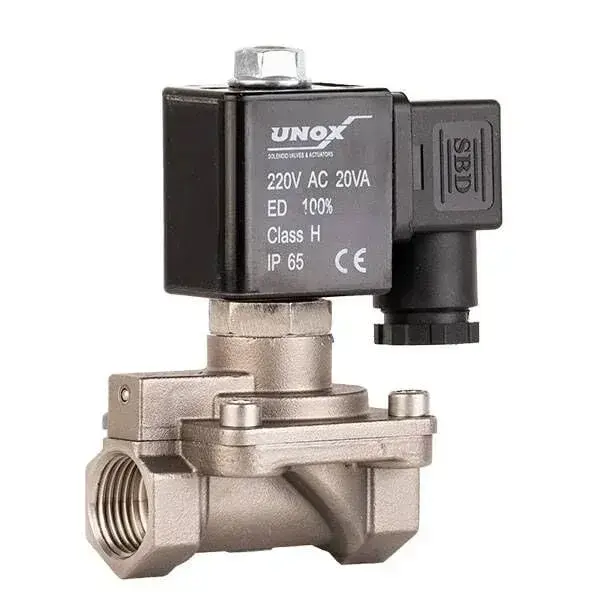

Unox Paslanmaz Kompresör Normalde Kapalı Solenoid Valf (0,5-16 BAR)
-
Paslanmaz kompresör solenoid valf, kompresörün hava akışını kontrol eden bir parçasıdır. Bu valf, kompresörün hava sıkıştırma işlemini yönetmek ve hava basıncını kontrol etmek için kullanılır. Genellikle bir elektromanyetik kuvvet tarafından kontrol edilir ve hava akışını açıp kapatabilir. Bu sayede, kompresör sistemi hava basıncını düzenli bir şekilde ayarlayarak, gerektiğinde hava basıncını artırabilir veya azaltabilir.
Paslanmaz Kompresör Solenoid Valf Nerelerde Kullanılır?
Paslanmaz kompresör solenoid valf, hava sıkıştırma sistemlerinde yaygın olarak kullanılır. Örneğin, hava kalitesini kontrol etmek için kullanılan ev tipi klimalarda, hava düzenleyici sistemlerde ve otomobil klimalarında bulunabilir. Bu valf, ayrıca hava kompresörleri ve bazı pnömatik sistemlerde de kullanılabilir.
Solenoid Valfler normalde kapalı (bobin enerjiyi aldığında kapalı olan vanayı açmak üzere)ve normalde açık(bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.
Normalde Kapalı Durum Çalışma Sistemi
Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.
Genel Özellikler
- Conta: Viton
- Kovan: Paslanmaz
- Gövde: AISI 316 Paslanmaz
- Çekirdek: Paslanmaz
- Sıcaklık: -10 / +150 °C
- Bobin: Soketli
-
Öneriler
Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız
siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.Solenoid Valf Seçiminde Dikkat Edilmesi Gerekenler:
- Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC). Uygulanacağı yere göre koruma ve yalıtımı sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
- Kullanacağınız hat veya sistemde min.ve maks. basınç değerleri valfin seçiminde çok önemlidir.
- Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
- Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaja dikkat edilmelidir.
- Solenoid valf çekvalf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoid valften sonra bir çekvalf takmak bağlantı açısından doğrudur.
- Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
-
-
ÖLÇÜ MODEL ORİFİS(MM) BASINÇ 1/8" IKM 1900 1 100 Bar 1/8" IKM 1900 1,8 60 Bar 1/8" IKM 1900 2,5 40 Bar 1/8" IKM 1900 3 20 Bar 1/8" IKM 1900 4 10 Bar 1/8" IKM 1900 5 5 Bar 1/8" IKM 1900 8 1 Bar 1/4" IKM 1901 1 100 Bar 1/4" IKM 1901 1,8 60 Bar 1/4" IKM 1901 2,5 40 Bar 1/4" IKM 1901 3 20 Bar 1/4" IKM 1901 4 10 Bar 1/4" IKM 1901 5 5 Bar 1/4" IKM 1901 8 1 Bar 3/8" IKM 1902 12 0.5-16 Bar 1/2" IKM 1903 14 0.5-16 Bar 3/4" IKM 1904 16 0.5-16 Bar 1" IKM 1905 17 0.5-16 Bar
-
