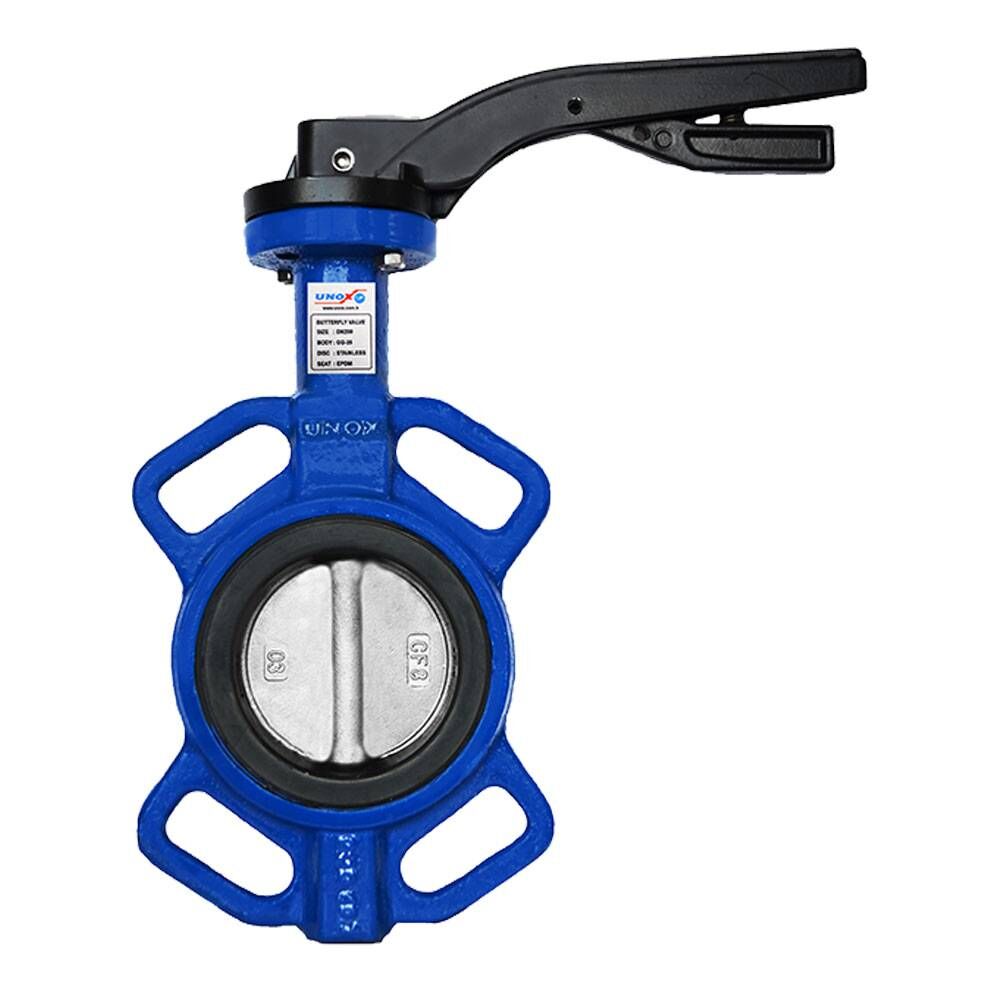

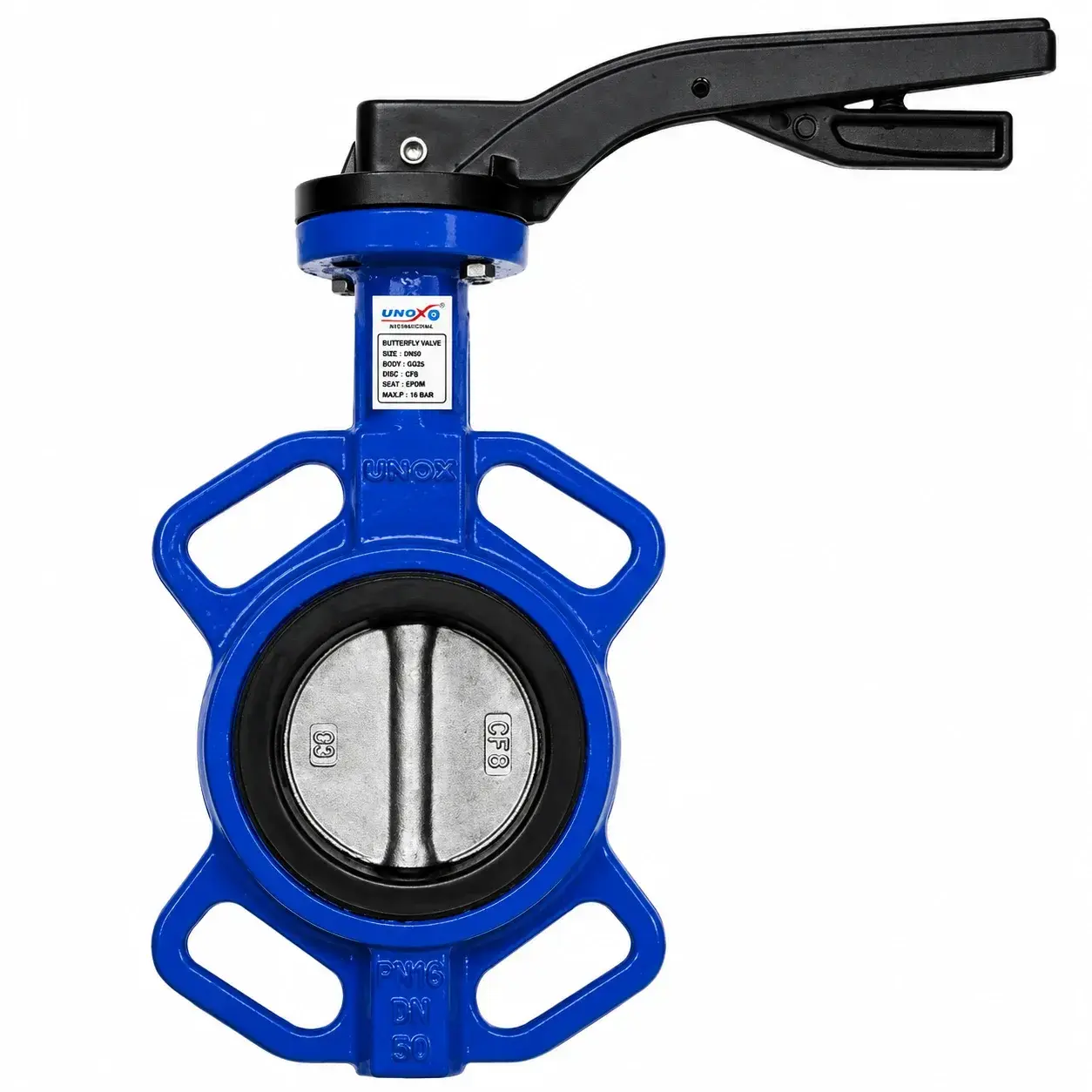

Unox Paslanmaz Klapeli Wafer Tip Kelebek Vana EPDM Contalı
Wafer Tip Kelebek Vana Nedir?
Kelebek vanalar; merkezde bir mil etrafında sabitlenmiş nikel, paslanmaz veya farklı malzemelerden(AISI304,AISI316,AL-BR) yapılmış disklerin o mil etrafında dönmesiyle açma kapama işlemini yerine getirir. Kelebek vanalar mil etrafındaki diski kauçuk veya plastik conta ile sıkıştırarak sıvı yada gaz akışını başlatmak, yavaşlatmak veya tamamen engelleme işlevini yerine getirmektedir. Kendi ekseni etrafında çeyrek dönüşlü hareket yapabilen klapesi ve sızdırmazlık sağlayan contaya sahip, akışı durdurmak, düzenlemek veya başlatmak için kullanılan ekipmanlardır.
Wafer Tip Kelebek Vana Nasıl Çalışır?
Wafer tip kelebek vanalar, bağlanacağı flanşdaki cıvata deliklerini uyum sağlaması amacı ile tasarlanmış bütün gövdeyi kaplayan çıkıntılı kulaklara sahip vana tipidir. İki flanş arasına cıvata, saplama ve somunlar ile sabitlenerek monte edilir. Bu durum, boru sisteminin sadece bir tarafının valften ayrılmasını imkansız kılar. El ile manuel kontrol sağlanabilmesinin yanında pnömatik aktüatör ve elektrikli aktüatör montaj edilerek de kullanıma uygundur.
Boru flanşları arasına yerleştirilir ve flanş civataları valfin gövdesini çevreler. Takılması kolaydır ancak bir izolasyon vanası olarak kullanılamaz. El ile manuel kontrol sağlanabilmesinin yanında pnömatik aktüatör ve elektrikli aktüatör montaj edilerek de kullanıma uygundur.
Ürün Özellikleri
- Gövde: GGG-40 Sfero Döküm
- Klape: AISI 304 Paslanmaz Çelik
- Mil: AISI 420 Paslanmaz Çelik
- Conta: EPDM
- Maks. Çalışma Sıcaklığı: 120 ºC
- Çalışma Basıncı: PN16 (DN25 – DN300)
- Boya: Elektro Statik Toz Boya
- Bağlantı: Wafer Tip ISO 7005-1 EN 1092-1
Uygulama Alanları
- Isıtma, havalandırma ve iklimlendirme sistemleri
- Su arıtma ve dağıtım sistemleri
- Maden sanayii
- Gemi inşası ve sondaj tesisleri
- Gıda ve kimya işletmeleri
- Yangın söndürme sistemleri
- Su, deniz suyu, toz, gaz, atık su ve hava
