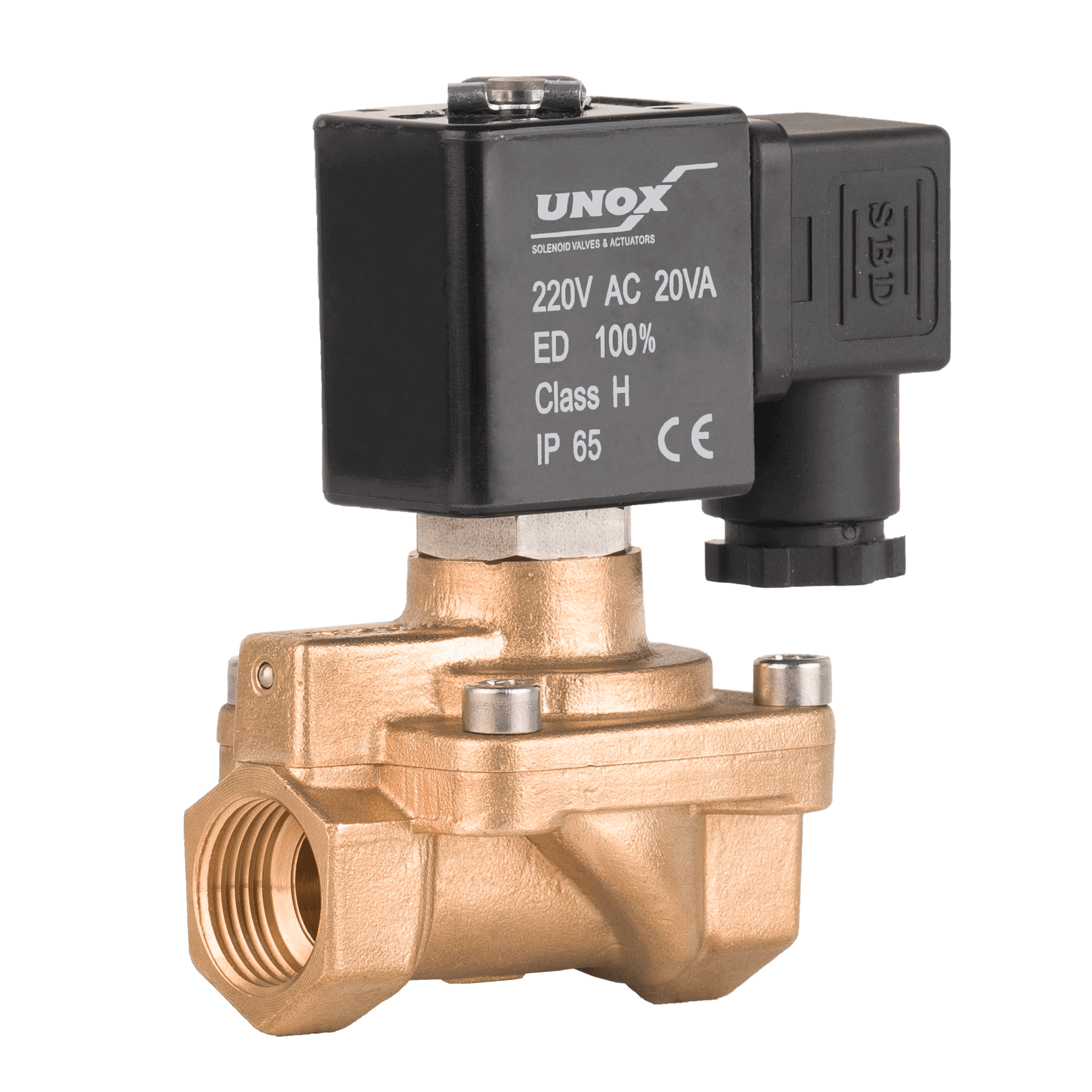

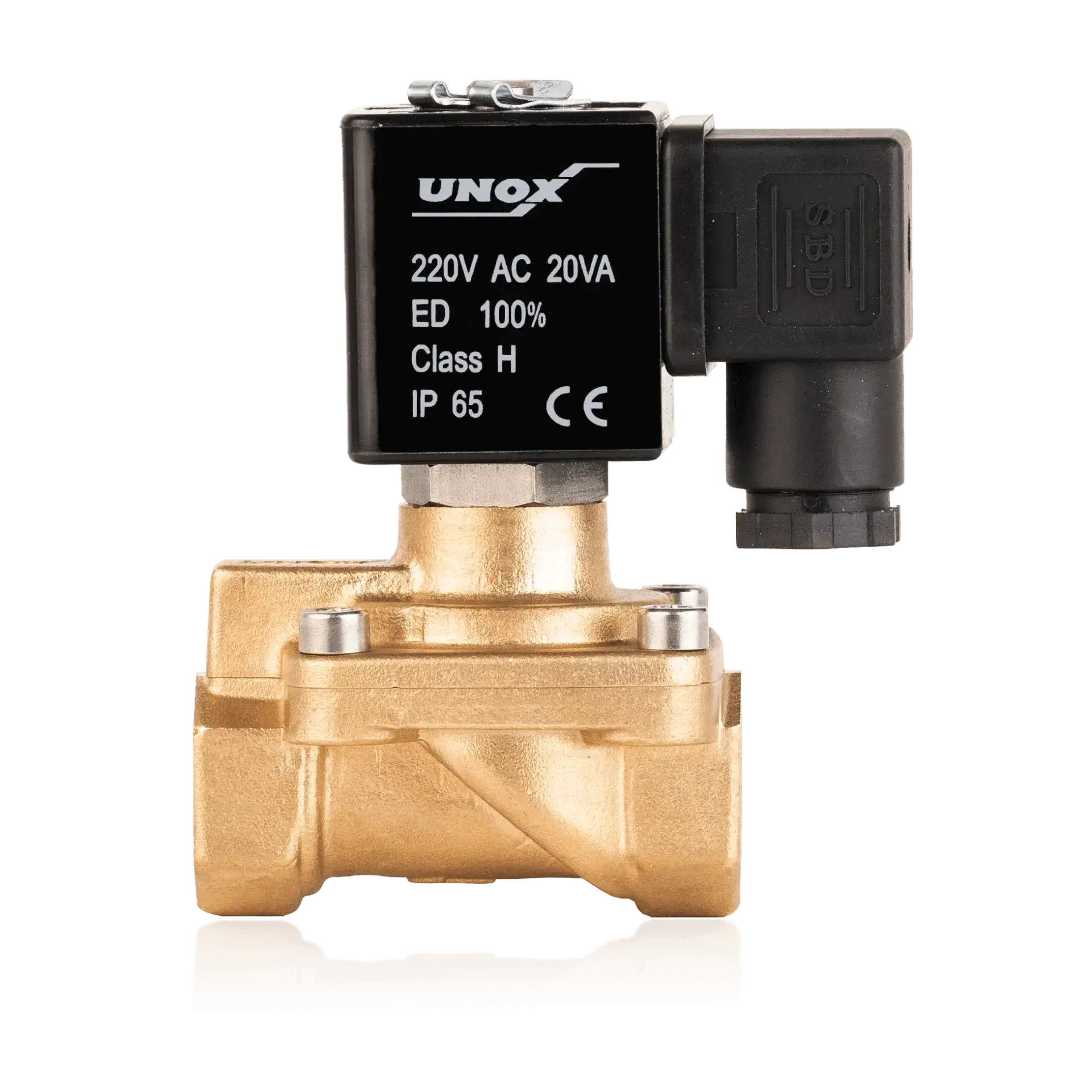

Unox Genel Maksat Normalde Kapalı Solenoid Valfler /Solenoid Vana (0,5-16 BAR)

Genel Maksat Solenoid Valf Nedir?

Genel Maksat Solenoid valf, elektrik akımının geçtiği bir bobin çevresinde bulunan bir manyetik alanın etkisiyle hareket eden bir mekanik aletdir. Genellikle, su, hava, yağ veya gaz gibi sıvı veya gazların akışını kontrol etmek için kullanılır. Bu valfler; pilot valf, düğme veya kumanda cihazı gibi bir kontrol sistemine bağlanarak açılıp kapatılabilir. Solenoid valfler, küçük boyutları ve kolay kontrol edilebilirliği nedeniyle çok yaygın olarak kullanılmaktadır.

Solenoid Vana

Genel Maksat Solenoid Valfler Nerelerde Kullanılır?

Genel Maksat Solenoid valfler, su, hava, yağ veya gaz gibi sıvı ve gazların akışını kontrol etmek için kullanılan elektromanyetik bir alet türüdür. Genellikle otomotiv, beyaz eşya, endüstriyel makine ve sistemler gibi farklı alanlarda kullanılırlar. Örneğin, otomobil motorlarında gübreleme sistemlerinde kullanılabilirler veya buzdolabı gibi beyaz eşyalarda soğutma sistemlerinde kullanılabilirler. Ayrıca, endüstriyel süreçlerde veya tesislerde de sıvı ve gaz akışını kontrol etmek için kullanılabilirler.

Solenoid valfler normalde kapalı (bobin enerjiyi aldığında kapalı olan vanayı açmak üzere) ve normalde açık (bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.

Solenoid Vana

Normalde Kapalı Durum Çalışma Sistemi

Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.

Solenoid Vana

Genel Özellikler

• Conta: NBR
• Kovan: Paslanmaz
• Gövde: Pirinç
• Çekirdek: Paslanmaz
• Sıcaklık: -10 / +90 °C
• Bobin: Soketli
• Solenoid Vana

Solenoid Vana Öneriler

Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız. Siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.

Solenoid Vana

Solenoid Vana Seçiminde Dikkat Edilmesi Gerekenler:

• Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC). Uygulanacağı yere göre koruma ve yalıtımı sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
• Kullanacağınız hat veya sistemde min. ve maks. basınç değerleri valfin seçiminde çok önemlidir.
• Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
• Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaja dikkat edilmelidir.
• Solenoid valf çekvalf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoid valften sonra bir çekvalf takmak bağlantı açısından doğrudur.
• Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
