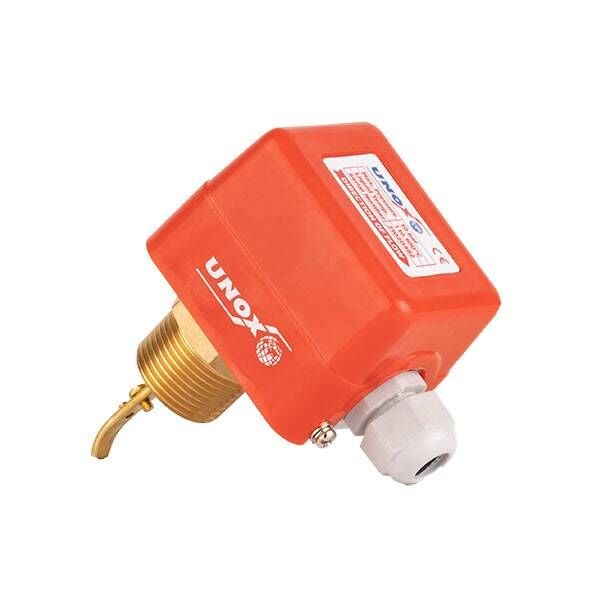

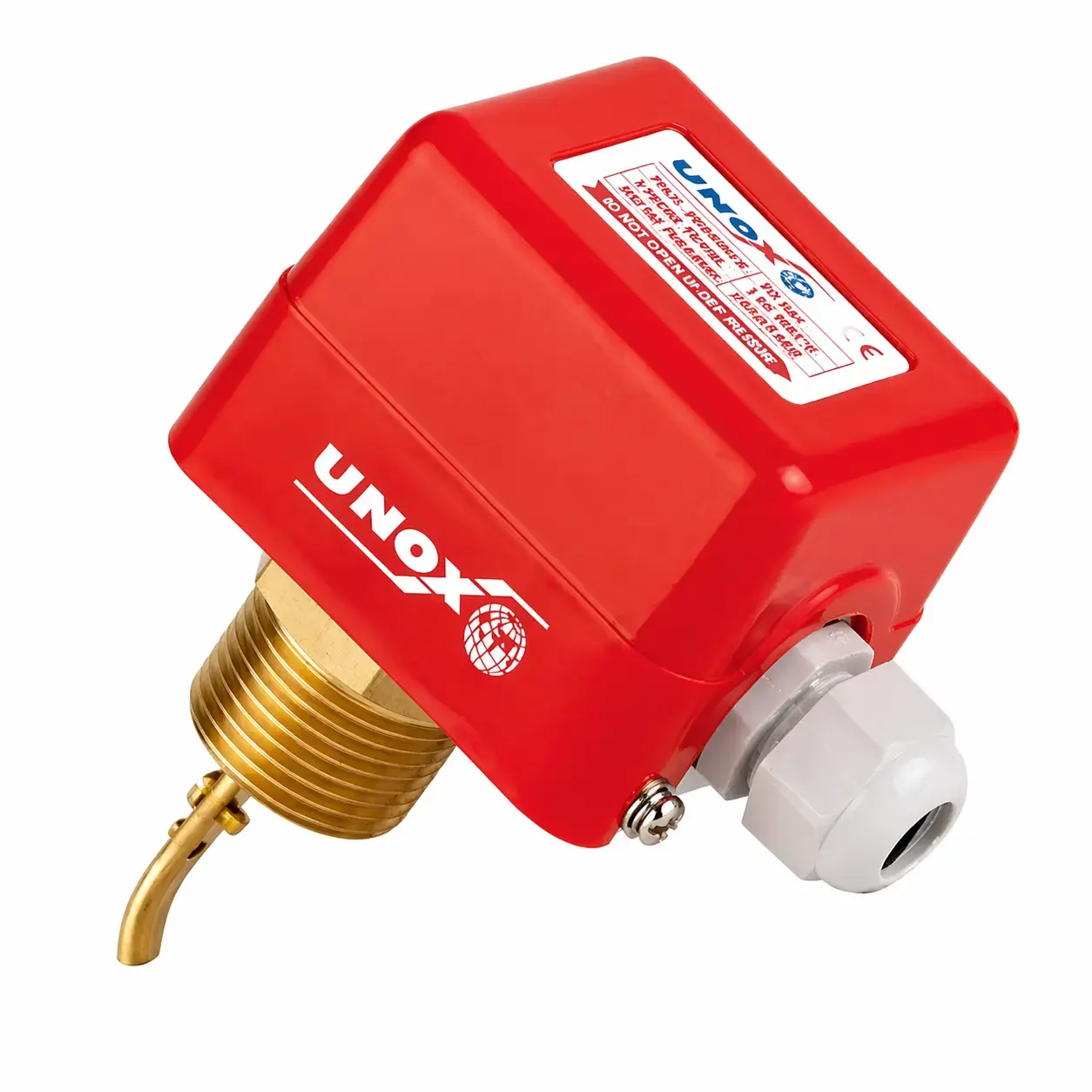

Unox Flow Switch (Akış Anahtarı)
Flow Switch Akış Şalteri Nedir?
Akış şalteri, gaz veya sıvıların boru veya başka bir kanaldan akışını algılamak için kullanılan bir cihazdır. Genel olarak bir sistemdeki proses sıvısının akışını izlemek ve akış önceden belirlenmiş bir aralığın dışına düşerse alarmı veya başka türde bir kontrol mekanizmasını etkinleştirmek için kullanılır. Akış anahtarları, ekipmanın güvenli ve verimli bir şekilde çalışmasını sağlamak ve hasar veya kazaların meydana gelmesini önlemek için endüstriyel ve ticari ortamlarda yaygın olarak kullanılır.
Flow Switch Akış Şalteri Ne İşe Yarar?
Akış anahtarları, boru hattındaki su akışının izlenmesi, havalandırma sistemindeki gaz akışının algılanması ve kimyasal işleme tesisindeki sıvı akışının algılanması dahil olmak üzere çeşitli uygulamalarda kullanılabilir. Çeşitli boyutlarda ve konfigürasyonlarda mevcutturlar ve uygulamanın özel gereksinimlerine bağlı olarak farklı sıvı türleri ile kullanılabilirler. Akış anahtarları genel olarak, akış akışına yerleştirilen bir sensör elemanı ve sensör elemanına bağlı olan ve gerektiğinde alarm veya kontrol mekanizmasını etkinleştirmekle görevli bir kontrol ünitesinden oluşur.
Flow Switch Genel Özellikler
- Model: UAKS 16
- Ölçü: 1″
- Gövde: Pirinç
- Plakalar: AISI 304 Paslanmaz Çelik
- Besleme: Tüm Voltajlar
- Uygulanabilirlik Hat Çapı: 1″ – 6″
- Kontrol Tipi: Pedallı
- Maksimum Statik Basınç: 10 kg/cm2 — 20 kg/cm2
- Ortam Sıcaklık Aralığı: 0 °C – 60 °C
- Maksimum Akışkan Sıcaklığı: 100 °C
- Elektriksel Anahtar: SPD Değeri: 220Vac, 15A
- Bağlantı: Vidalama Yoluyla
- Akış Anahtar Kasası: Hat Bağlantı Kısmı Yarı Açık Plastik Kapak
Uygulama
Pirince, fosfora, bronza zarar vermeyen ve tehlikeli olarak sınıflandırılmamış su veya herhangi bir akışkan tesisatlarında akış kontrolünde kullanılır.
Flow Switch Montaj
- Yatayda veya dikeyde akış anahtarı hat borusuna paralel olarak bağlanmalı.
- Akış anahtarının sağındaki veya solundaki bağlantı noktalarının uzaklığı (A) boru çapının en az 5 katı olmalıdır.
Flow Switch Ayarlamalar
- Anahtar kapağını sökün.
- Yüksek akış oranı için ayar vidasını saat yönünde çevirin.
- Düşük akış için ayar vidasını saat yönünün tersine çevirin.
- İş bitiminde kapağın yerine oturduğundan emin olun.
NOT: Sızdırmazlık kısmı ayarlanabilen kısım değildir.Flow Switch
