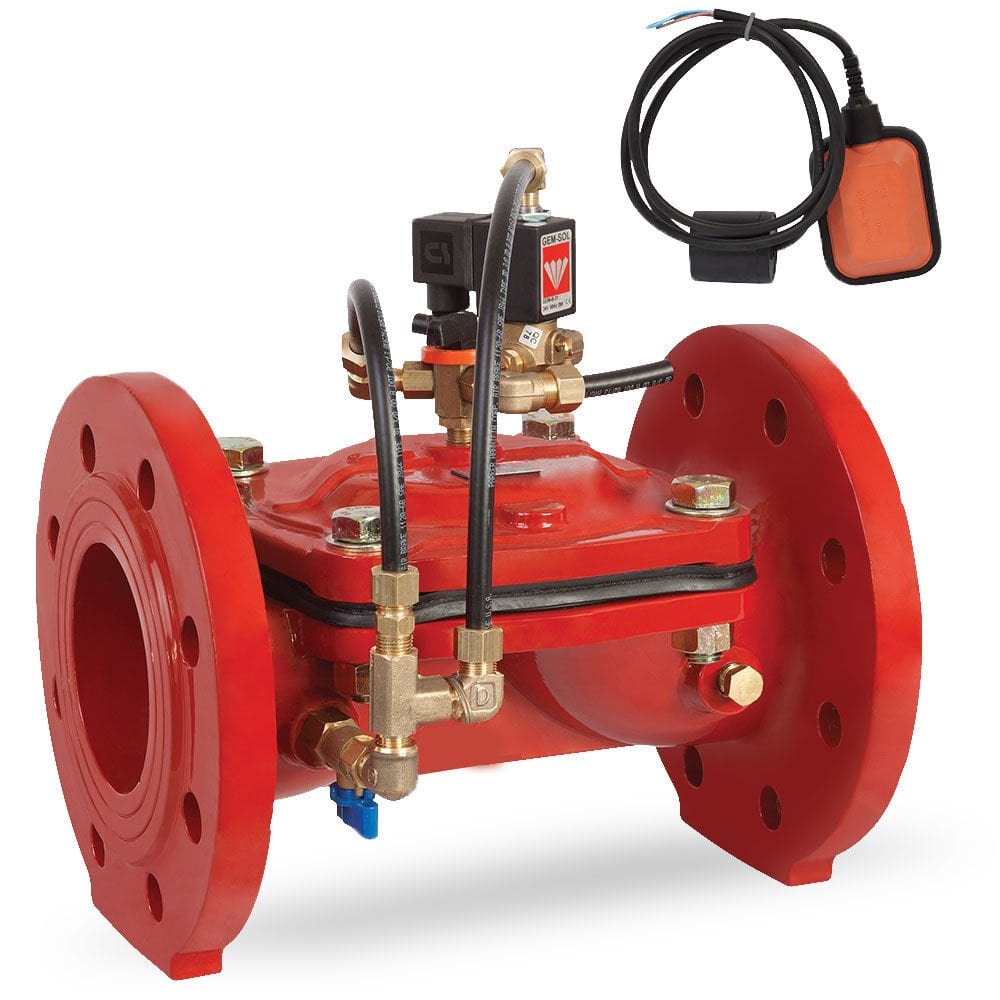

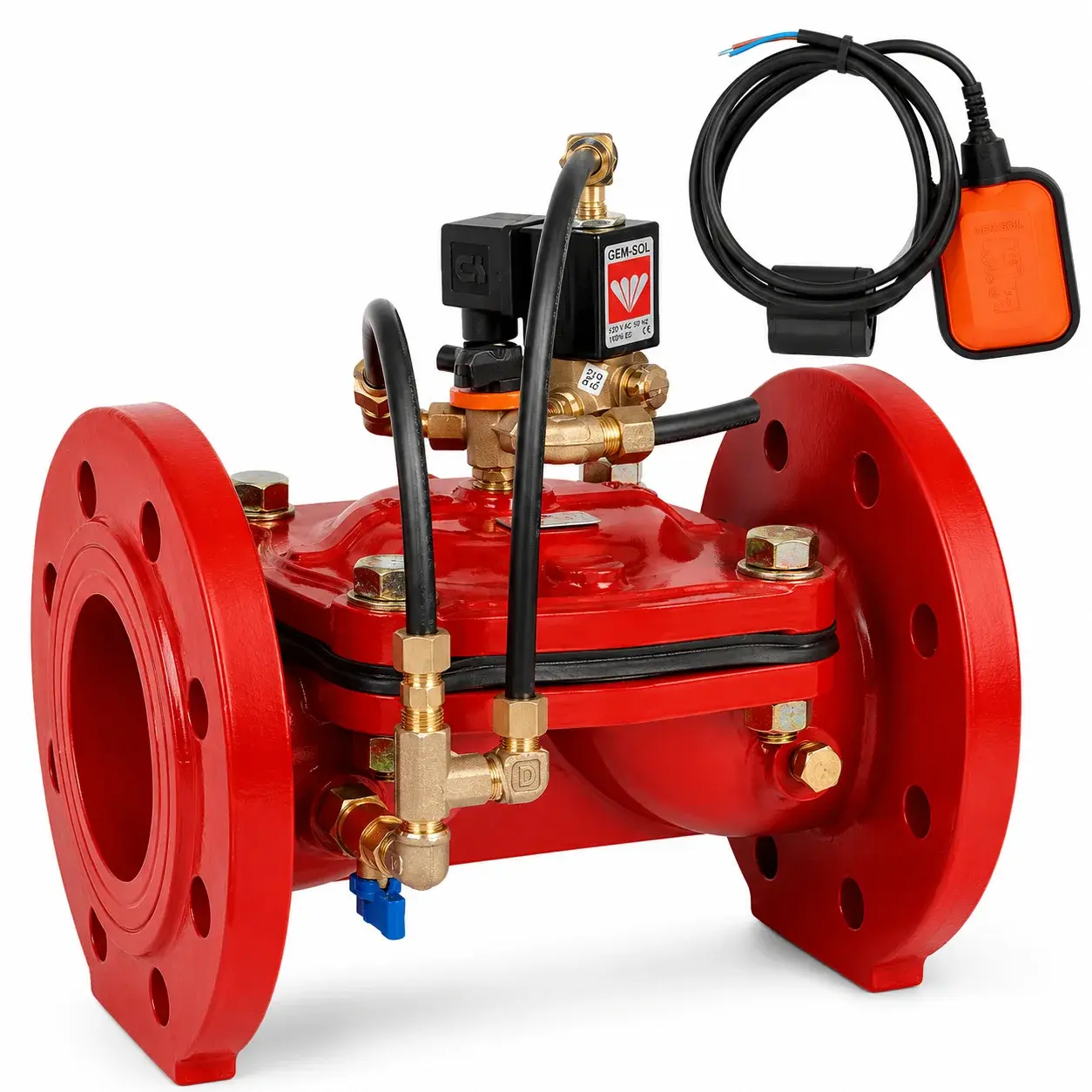

Unox Elektrik Flatörlü Seviye Kontrol Vanası
Seviye Kontrol Vanası Nedir?
Flatörlü seviye kontrol vanaları, isale hatlarında bulunan su deposu, rezervuar, basınç kırıcı maslak vb. su depolayan yapılarda suyun seviyesini kontrol etmek için kullanılan hidrolik kontrol vanalarıdır. Ana vananın açma-kapama yapabilmesi için, mevcut şebekede minimum 7 metre su basıncı olması gerekmektedir.
Solenoid kontrol vanaları , uygulamada açma – kapama işlevini elektrik enerjisi kullanarak uzaktan otomatik şekilde gerçekleştiren hidrolik kontrol vanalarıdır.
Solenoid kontrol vanalarının kontrolünü, elektrik sinyali verebilen bir kontrol cihazı, PLC kontrol üniteleri veya zaman röleleri sayesinde sağlar.
Elektrik Flatörlü Seviye Kontrol Vanası Özellikleri
- Flatörlü seviye kontrol vanasının yapısı çok basit olduğundan kullanımı da kullanıcı için büyük avantaj sunar.
- Vananın elektrik şamandırası modülerdir. Seviye kontrolü yapılacak yapıya istenilen biçimde kolayca montaj edilir.
- Elektrik şamandıra sayesinde seviye kontrol aralığı istenilen ölçülerde kolaylıkla ayarlanabilir.
- Ana vana ve Elektrik şamandıra arasında basit bir kontrol cihazı bulunur.
- Ana vana üzerinde bulunan küresel vana sayesinde açma-kapama işlevini manuel olarak kontrol edilebilir.
- Vana ekstra bir enerji gerektirmeden tamamen hidrolik olarak hat basıncı ile çalışır
Seviye Kontrol Vanası Kullanma Talimatı
- Vanayı üzerinde bulunan akış yönünü gösteren ok işaretine göre monte ediniz.
- Vananın servis bakımında kolaylığı açısından giriş yönüne hattaki suyu kesebilmek için izolasyon vanaları (sürgülü , kelebek veya küresel vana vb.) monte edilmesi tavsiye edilir.
- Vananın randımanlı çalışabilmesi için vana öncesine vantuz koyulması tavsiye edilir.
- Elektrik Flatörlü seviye kontrol vanasının elektrikli şamandırasını depoya sabit bir şekilde montaj ediniz.
- Elektrik şamandıra ile ana vananın üzerinde bulunan solenoid valfi voltaj değerlerine uygun olarak kontrol cihazına bağlantı yapınız.
- Kontrol ünitesine doğru biçimde bağlantı yapıldıysa vana otomatik konumda çalışacaktır.
- Kontrol vanaları açma-kapama işlevini sistem basıncı ile gerçekleştirir. Depo dolumu esnasında sistem basıncı sıfıra yakın bir değerde ise vana çalışmayacaktır. Vana giriş basınç değerini kontrol ediniz.
- Vanayı manuel olarak çalıştırmak için, 3 ile gösterilen tahliye küresel vanasını kullanınız. Vana otomatik konumda çalışacak ise küresel vana kapalı konumda olmalıdır.
- Kış aylarında vanayı don tehlikesinden korumak için, vananın aktüatöründeki suyu atmosfere tahliye ediniz.
