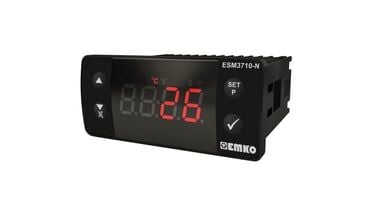

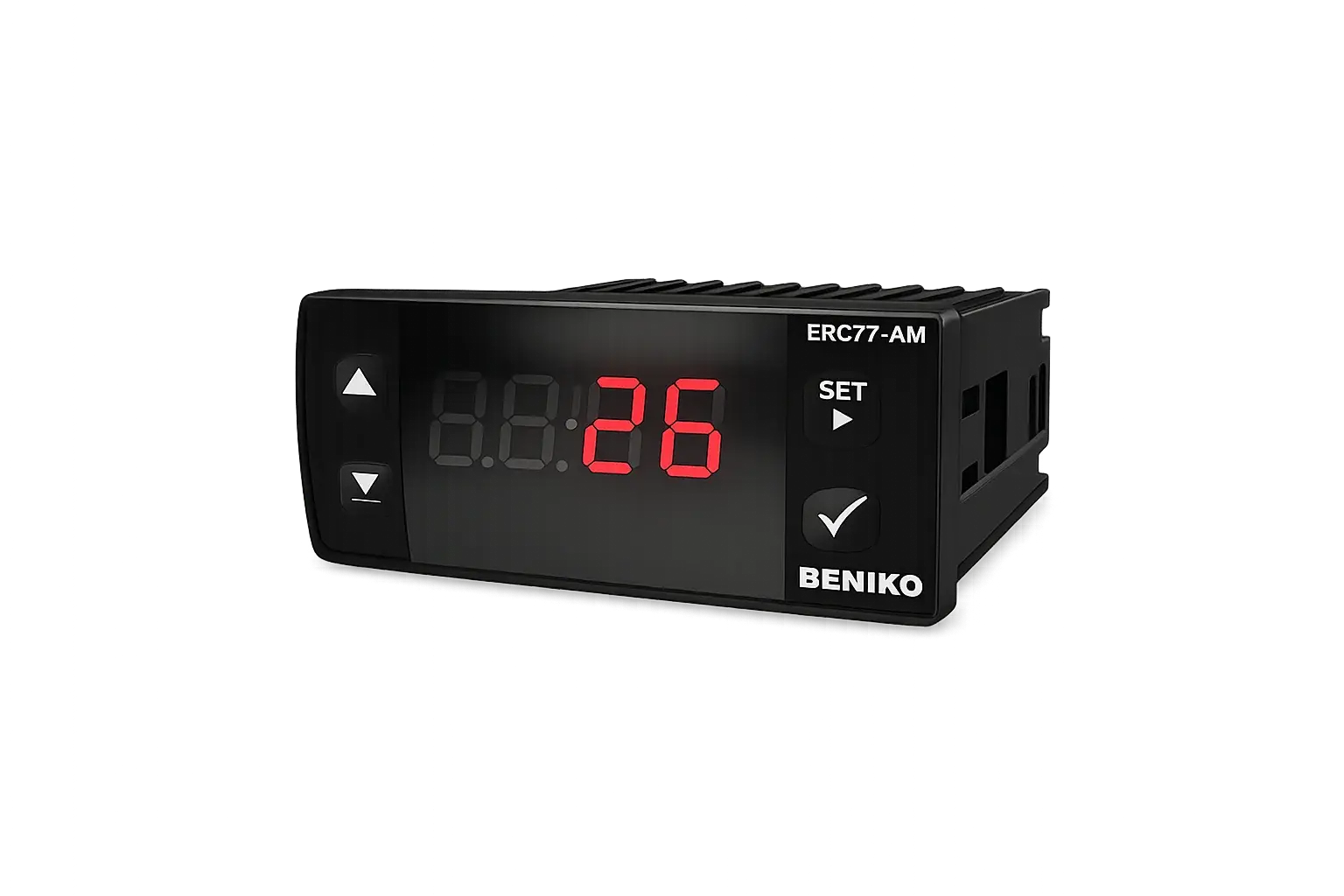

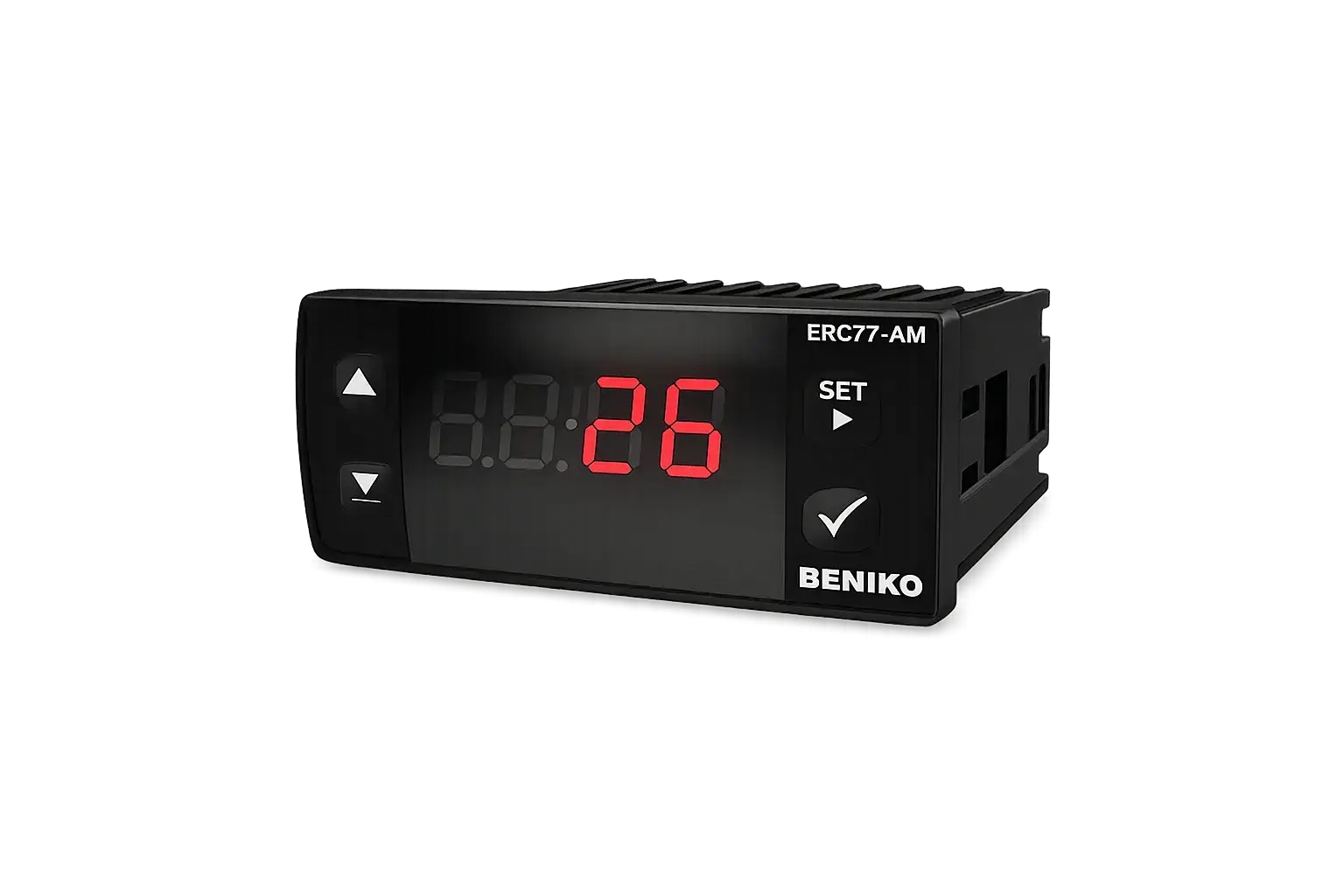

Sıcaklık Kontrol Cihazı

Ürün Tanımı:
Bu sıcaklık kontrol cihazı, endüstriyel uygulamalarda hassas sıcaklık izleme ve kontrol sağlamak için tasarlanmıştır. 96×48 mm boyutunda kompakt bir gövdeye sahiptir ve önden IP65 koruma ile zorlu ortamlarda güvenle kullanılabilir. Set ve aktüel değer göstergeleri, LED ekran ve ön panel tuşları sayesinde kullanıcı dostu bir arayüz sunar.

Ekran ve Ön Panel:

• Tuşlar: Set, Reset, Yön ve Enter

• LED Göstergeler:

  • SV (Set Değeri)

  • OP (Kontrol Çıkışı)

• Aktüel Değer Göstergesi: 13,2 mm kırmızı, 6 dijit LED

• Set Değeri Göstergesi: 8 mm yeşil, 6 dijit LED

Gövde ve Fiziksel Özellikler:

• Boyutlar: 96 × 48 × 86,5 mm

• Koruma Sınıfı: NEMA 4X (Önden IP65, Arkadan IP20)

• Ağırlık: Yaklaşık 0,21 kg

• Montaj: Sabit montaj

Elektriksel Özellikler:

• Besleme Gerilimi ve Güç:

  • 230 V ~ (-15%, +10%) 50/60 Hz, 2,3 VA

  • 115 V ~ (-15%, +10%) 50/60 Hz, 2,3 VA

  • 24 V ~ (-15%, +10%) 50/60 Hz, 2,3 VA

• Dijital Girişler:

  • Anma Gerilimi: 16 Vdc @ 5 mA

  • Maksimum sürekli izin verilen gerilim: 30 Vdc

  • Mantık 1 minimum seviye: 3 Vdc

  • Mantık 0 maksimum seviye: 2 Vdc

• Sensör Besleme Gerilimi: 12 V ±40%, maksimum 50 mA

• Maksimum Giriş Frekansı:

  • P.Girişi = 0,1,2,3,4 → 20 kHz

  • P.Girişi = 5,6 → 12 kHz

  • P.Girişi = 7 → 10 kHz

Çıkışlar:

• Röle Çıkışı: 5 A @ 250 V~ (resistif yük)

Kalite ve Standartlar:

• GOST-R

• CE
