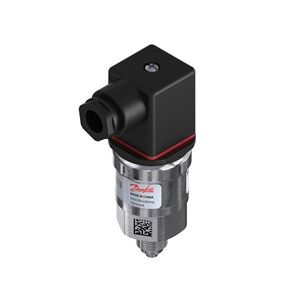

Danfoss 060G5600 MBS 3300 TRANSMİTTER
Danfoss MBS 3300 060G5600 transmiteri, −1,00 … +1,50 bar aralığında çalışan, güvenilir ve hassas basınç ölçümü sağlayan bir “seamed gauge” tip ürünüdür. 4‑20 mA çıkışı ile standart kontrol sistemlerine kolay entegre olur. Elektrik bağlantısı açılı konektör (EN 175301‑803‑A) ve Pg 11 kablo gland’lı sistem ile montaj esnekliği sunar. G ½″ dişli basınç bağlantısı ve kompakt gövdesiyle; hem yer sıkıntısı olan hem de güvenilir basınç ölçümü istenen uygulamalarda ideal.TRANSMİTTER
TRANSMİTTER
Ürün −40 °C ile +100 °C arasında ortam koşullarında çalışabilir, akışkan sıcaklığı bazı modellerde +125 °C’ye kadar çıkabilir. Sıvılarla kullanımda tepki süresi yaklaşık 4 ms olup titreşim, darbe ve zorlu deniz koşullarına dayanıklı yapısı sayesinde uzun süreli kararlı performans sunar. IP65 muhafazası, ATEX ve denizcilik sertifikalarıyla güvenli ve uygun maliyetli çözümler için tercih edilir.
| Brüt ağırlık | 0.208 Kg |
| Net ağırlık | 0.186 Kg |
| Volume | 0.379 Liter |
| EAN | 5702423255061 |
TRANSMİTTER
| + besleme | Pim 1 |
| - ortak | Pim 2 |
| Akışkan sıcaklık aralığı [°C] [Maks.] | 125 °C |
| Akışkan sıcaklık aralığı [°C] [Min.] | -40 °C |
| Akışkan sıcaklık aralığı [°F] [Maks] | 257 °F |
| Akışkan sıcaklık aralığı [°F] [Min] | -40 °F |
| Aşırı yük basıncı maks. [bar] | 12 bar |
| Basınç aralığı [bar] [Maks.] | 1.5 bar |
| Basınç aralığı [bar] [Min.] | -1 bar |
| Basınç aralığı [psi] [Maks] | 21.76 psi |
| Basınç aralığı [psi] [Min] | -14.5 psi |
| Basınç bağlantısı boyutu | 1/2 |
| Basınç bağlantısı HEX [mm] | 27 mm |
| Basınç bağlantısı standardı | EN 837 |
| Basınç bağlantısı tipi | G |
| Basınç Erkek/Dişi | Erkek |
| Basınç ünitesi referansı | Sealed gauge |
| Besleme gerilimi [V] DC [Maks] | 32 V |
| Besleme voltajı [V] DC [Min] | 9 V |
| China RoHS compliance | Yes |
| Darbe sönümleyici | No |
| Doğruluk, maks. +/- FS [%] | 1 % |
| Doğruluk, tipik +/- FS [%] | 0.5 % |
| Doğrusalsızlık BFSL ±FS [%] | 0.5 % |
| Düşük Klipsleme Seviyesi | 3.6 |
| EEE category | 5 small equipment (any external dimension 50 cm) |
| Elektrik bağlantısı | Angular connector |
| Elektrik bağlantısı boyutu | Pg 11 |
| Elektrik bağlantısı Erkek/Dişi | Erkek ve Dişi |
| Elektrik bağlantısı standardı | EN 175301-803-A |
TRANSMİTTER
| EU RoHS compliance | Yes |
| EU RoHS exemption clause | No |
| Gömme diyafram | Numara |
| In scope of WEEE | Yes |
| In scope of WEEE and contain batteries | No |
| Kendinden emniyetli | Numara |
| Koruma sınıfı IP | IP65 |
| Onay | ATEX |
| Onay yorumları | ATEX Ex ec IIA T4 Gc |
| Ortam sıcaklığı aralığı [°C] [Maks.] | 100 °C |
| Ortam sıcaklığı aralığı [°C] [Min.] | -40 °C |
| Ortam sıcaklığı aralığı [°F] [Maks] | 212 °F |
| Ortam sıcaklığı aralığı [°F] [Min] | -40 °F |
| Product Name Description | Pressure transmitter |
| REACH Aday Listesindeki maddeler | Lead (CAS no. 7439-92-1) |
| SCIP dosya no. | 16d2efc6-64f3-4a4e-ae98-a3fd7ce0218d |
| SCIP dosyası ürün adı | AKS/MBS |
| Supply voltage [V] DC [max] | 32 V |
| Supply voltage [V] DC [min] | 9 V |
| Telafili sıcaklık aralığı [°C] [Maks] | 100 °C |
| Telafili sıcaklık aralığı [°C] [Min] | 0 °C |
| Telafili sıcaklık aralığı [°F] [Maks] | 212 °F |
| Telafili sıcaklık aralığı [°F] [Min] | 32 °F |
| Tepki süresi maks. [ms] | 4 ms |
| Tip | MBS 3300 |
| UK RoHS compliance | Yes |
| Uluslararası Ürün Numarası | 5702423255061 |
| Yüksek Klipsleme Seviyesi | 22.4 |
| Çıkış sinyali | Current |
| Çıkış sinyali [mA] [Maks] | 20 mA |
| Çıkış sinyali [mA] [Min] | 4 mA |
| Özellik açıklaması | MBS 3300-8431-A6AB08-0 |
| Ürün grubu | Sensors |
