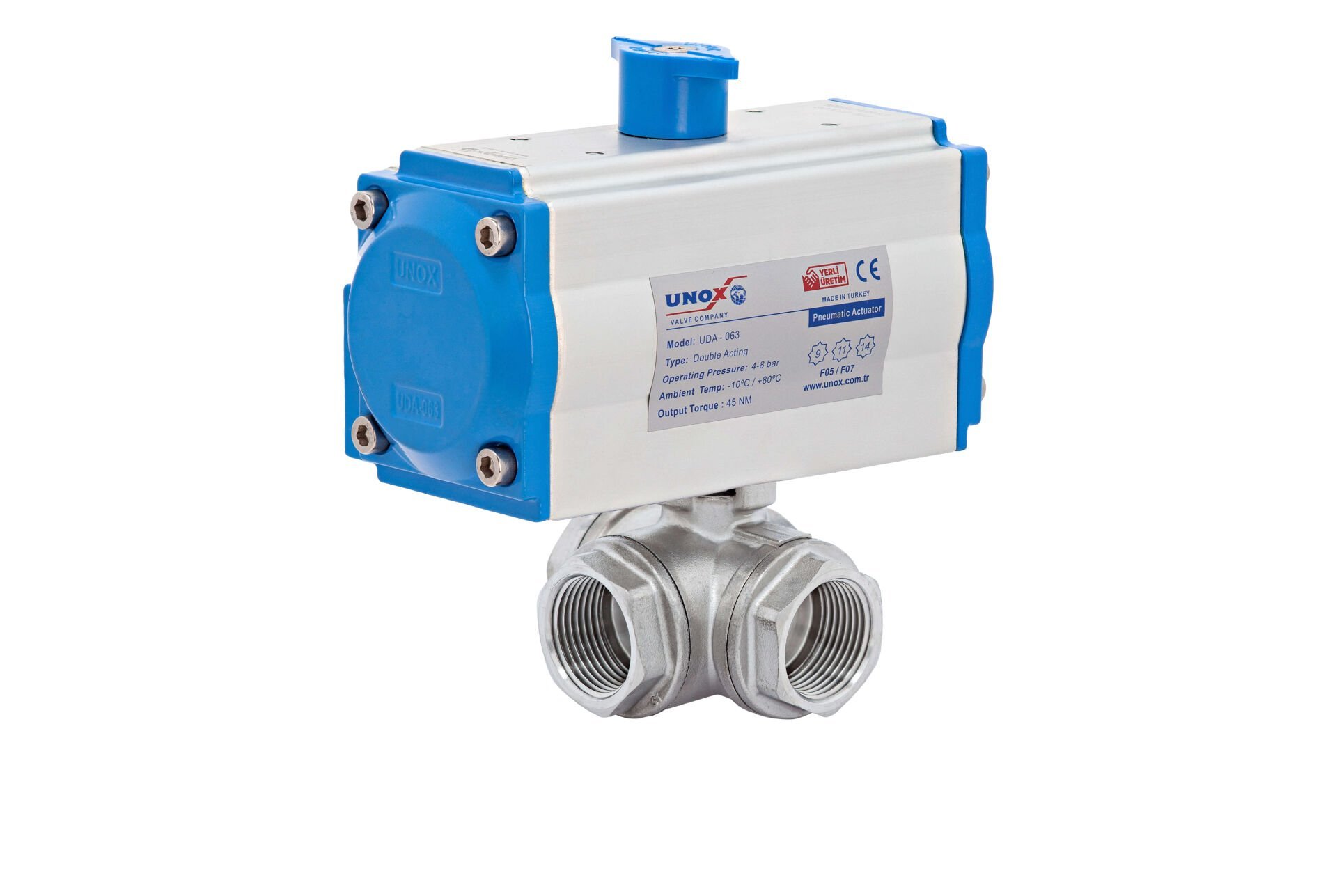

Unox Çift Etkili Pnömatik Aktüatörlü Paslanmaz Dişli Küresel Vana
Pnömatik Aktüatörlü 3 Yollu Küresel Vana Nedir?
Pnömatik aktüatörlü 3 yollu küresel vana, hava basıncı ile çalışan pnömatik aktüatör yardımıyla üç farklı akış yolunu kontrol edebilen endüstriyel bir vana çeşididir. Küresel (ball valve) yapısı sayesinde akışkanın yönünü hızlı, güvenli ve sızdırmaz şekilde değiştirir. Hava, gaz, yağ ve benzeri akışkanların kontrolünde yaygın olarak tercih edilir.
UNOX pnömatik aktüatörlü 3 yollu küresel vanalar, firmamız AR-GE çalışmalarıyla geliştirilmiş, tamamen yerli üretim ve yüksek kalite standartlarına sahip ürünlerdir.
Çalışma Prensibi
Pnömatik aktüatörlü vanalar, basınçlı havanın aktüatör pistonlarına uygulanmasıyla çalışır. Aktüatör, vananın içindeki küreyi 90° veya 120° döndürerek akış yönünü değiştirir ya da tamamen açma-kapama işlemini gerçekleştirir. Bu sayede manuel müdahaleye gerek kalmadan otomatik kontrol sağlanır.
Pnömatik Aktüatör Tipleri
UNOX ürün gamında iki farklı aktüatör tipi bulunmaktadır:
-
Tek Etkili Aktüatör (USA): Yay dönüşlü yapı sayesinde hava kesildiğinde vana emniyet konumuna döner.
-
Çift Etkili Aktüatör (UDA): Açma ve kapama işlemleri hava basıncı ile gerçekleştirilir.
Kontrol Seçenekleri
Pnömatik aktüatörlü 3 yollu dişli küresel vanalar iki farklı kontrol tipine sahiptir:
-
On-Off Kontrol: Vana tamamen açık veya kapalı konumda çalışır.
-
Oransal Kontrol: Akış miktarı kademeli olarak ayarlanabilir, hassas prosesler için idealdir.
Konstrüksiyon ve Teknik Özellikler
-
Alüminyum ekstrüzyon gövde, içten ve dıştan yüksek korozyon direnci
-
Düşük sürtünme katsayısı için hassas işlenmiş silindir yüzeyi
-
Kompakt ve simetrik piston tasarımı, kolay montaj ve ters yönde çalışma imkânı
-
Endüstriyel sert plastik yataklama elemanları ile uzun ömür
-
Paslanmaz çelik bağlantı elemanları
-
Hassas açılmış modül dişliler ile sessiz ve verimli çalışma
Standartlar ve Uyum
Pnömatik aktüatörlü 3 yollu küresel vanalar;
ISO 5211, DIN 3337 ve VDI/VDE 3845 NAMUR standartlarına tam uyumludur. Solenoid valf, limit switch ve diğer aksesuarlar kolayca monte edilebilir ve değiştirilebilir.
Kullanım Alanları
-
Endüstriyel otomasyon sistemleri
-
Kimya ve petrokimya tesisleri
-
Doğalgaz ve basınçlı hava hatları
-
HVAC sistemleri
-
Su arıtma ve proses kontrol uygulamaları
Sonuç
Pnömatik aktüatörlü 3 yollu küresel vana, güvenilir yapısı, hızlı tepki süresi ve otomasyona uygun tasarımıyla endüstriyel akış kontrolünde ideal bir çözümdür. UNOX yerli üretim kalitesiyle sunulan bu vanalar, uzun ömürlü ve yüksek performanslı kullanım sağlar.
