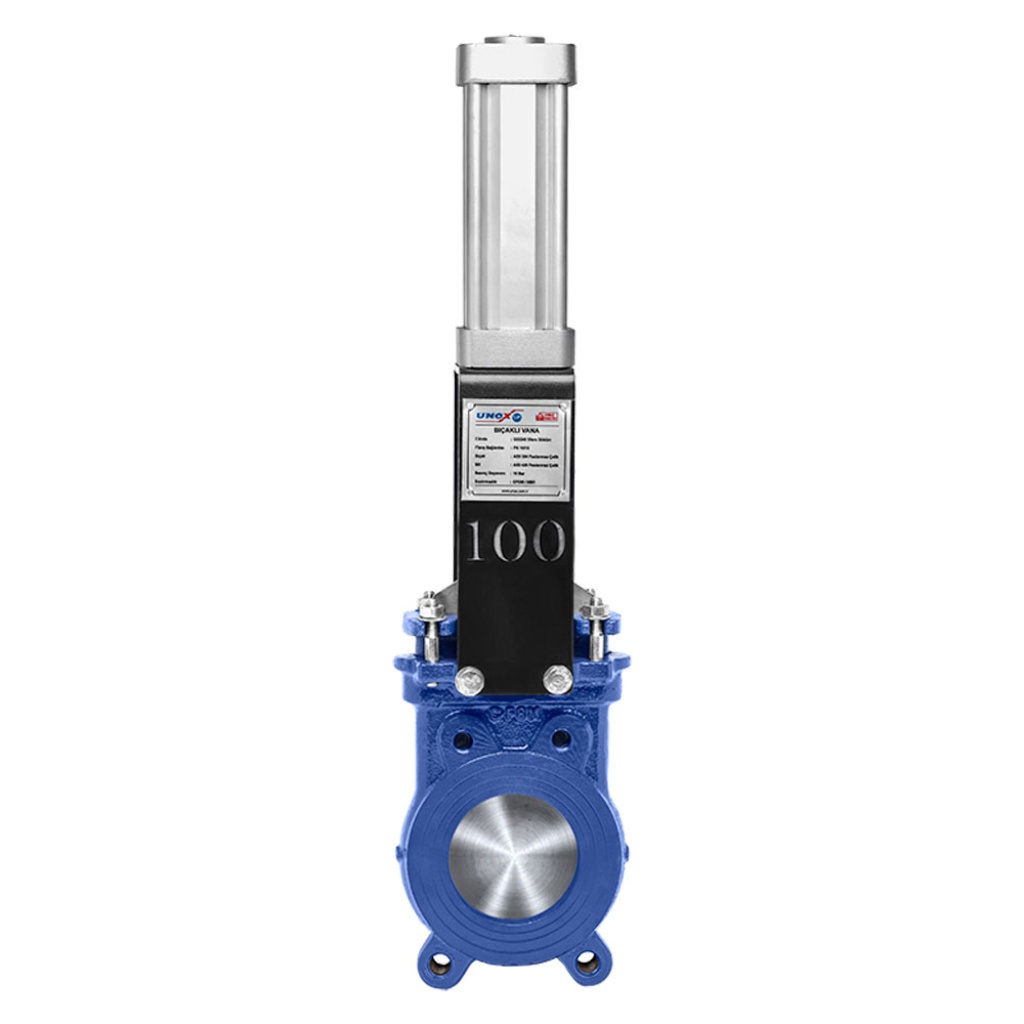

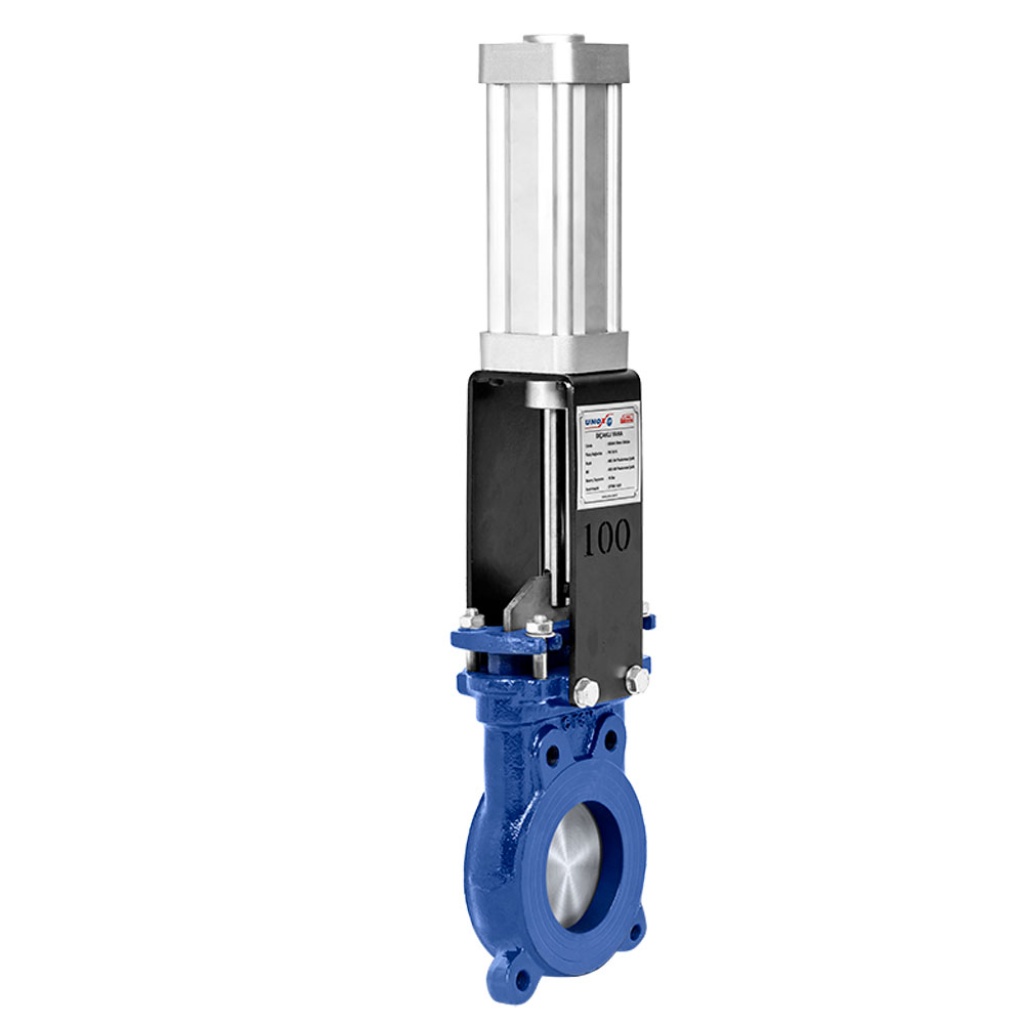

Pnömatik Pistonlu Bıçak Sürgülü Vana Nedir?
Pnömatik pistonlu bıçak sürgülü vana, sıvının bir boru hattından akışını kontrol etmek için kapı veya kama biçimli disk kullanan vana türüdür. Kapı, basınçlı havayı mekanik harekete dönüştüren bir cihaz olan pnömatik aktüatör tarafından çalıştırılır. Aktüatör, vanayı açıp kapatmak için kapıyı yukarı ve aşağı hareket ettiren bir piston aracılığıyla kapıya bağlanır. Pnömatik aktüatörler, uzaktan kontrol edilebilmeleri ve vananın daha hızlı ve hassas kontrolünü sağlayabilmeleri nedeniyle genellikle manuel aktüatörlere göre tercih edilir.
Pnömatik Pistonlu Bıçak Sürgülü Vana Nerelerde Kullanılır?
Manuel bıçaklı sürgülü vanalar gibi, pnömatik pistonlu bıçak sürgülü vanalar da genellikle hızlı kapatmanın gerekli olduğu veya sıvıda katı madde bulunmasının beklendiği uygulamalarda kullanılır. Endüstriyel proses hatlarında, sulama sistemlerinde ve kanalizasyon arıtma tesislerinde yaygın olarak kullanılırlar. Pnömatik bıçak sürgülü vanalar, diğer kontrol cihazlarıyla kolayca entegre edilebildikleri ve programlanabilir bir mantık denetleyicisinden (PLC) veya başka bir kontrol sisteminden gelen bir kontrol sinyali ile etkinleştirilebildikleri için otomatik kontrol sistemlerinde de sıklıkla kullanılır.
Pnömatik Pistonlu Bıçak Sürgülü Vana Teknik Özellikler
- Pnömatik Piston: Çift Etkili / Manyetik
- Gövde: GGG-40
- Bıçak: AISI 304, AISI 316
- Sit Halkası: EPDM, NBR, Viton, Teflon
- Çalışma Sıcaklığı: -10 ºC / +110 ºC
- Çalışma Basıncı: 16 Bar
- Basınç Sınıfı: PN16
- Ölçü: DN50 – DN400
Pnömatik Pistonlu Bıçak Sürgülü Vana Genel Özellikler
Bir bıçaklı vana olduğu unutulmamalıdır. Genel özellikleri:
- Tek yönlü sızdırmazlık mevcut olup , montaj yönüne dikkat edilmelidir.
- Bir boru hattının sonunda iki flanş arasına veya karşılıklı bir flanş kullanılarak montaj edilebilir. PN10 flanş mevcuttur.
- Klepe sızdırmazlık contası hat üzerinde değiştirilebilir.
- Üst flanş sayesinde aktüatör montajına uygundur.
- EPDM kauçuk conta yatağı, gövde içerisine yerleştirilmiştir.
- Manuel volanlı, pnömatik pistonlu, elektrik aktüatörlü ve dişli kutulu modelleri mevcuttur.
Pnömatik Pistonlu Bıçak Sürgülü Vana Uygulama Alanları
- Çamur sıvıları
- Atık, sıcak, soğuk su
- Bitkilerde kurulum
- Su arıtma tesisleri
- Pompa istasyonları
- Tanklar
- Deniz suyu uygulamaları
- Enerji santralleri
- Endüstriyel uygulamalar
