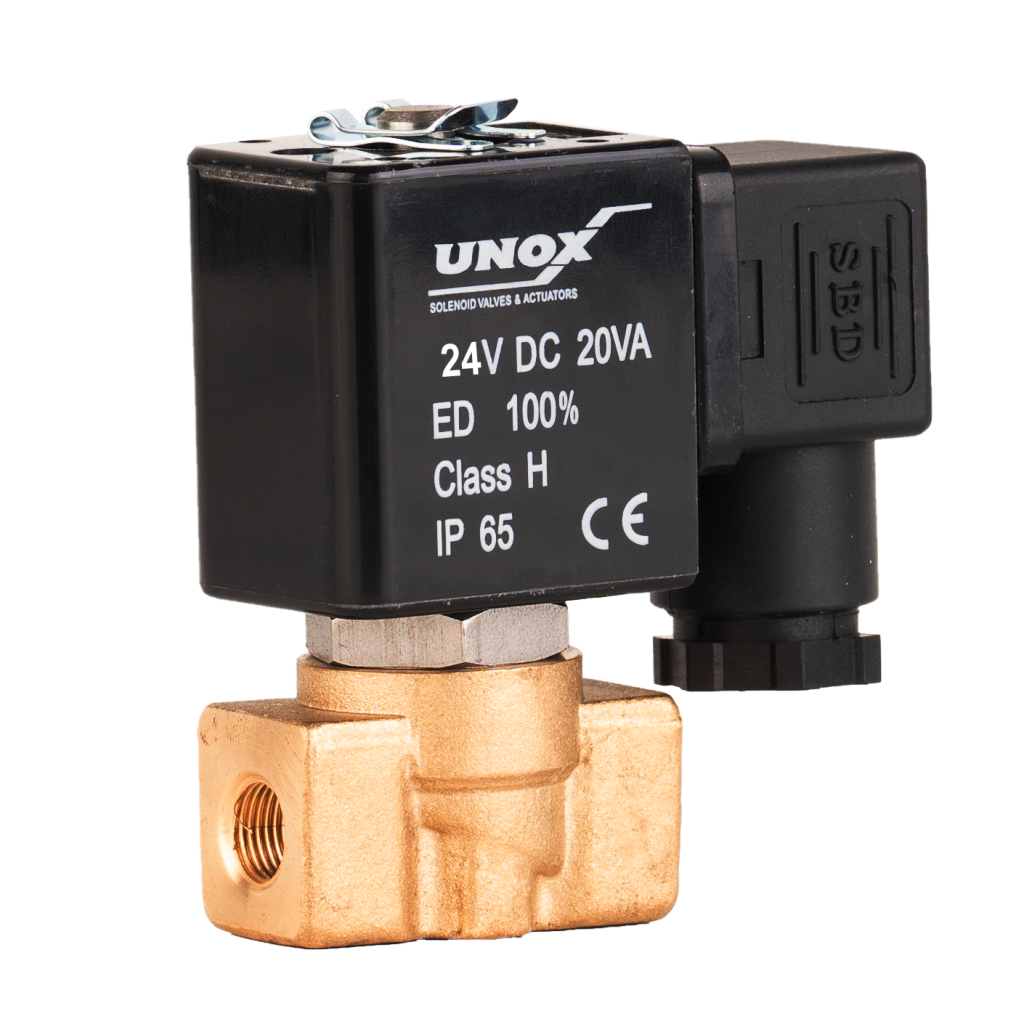

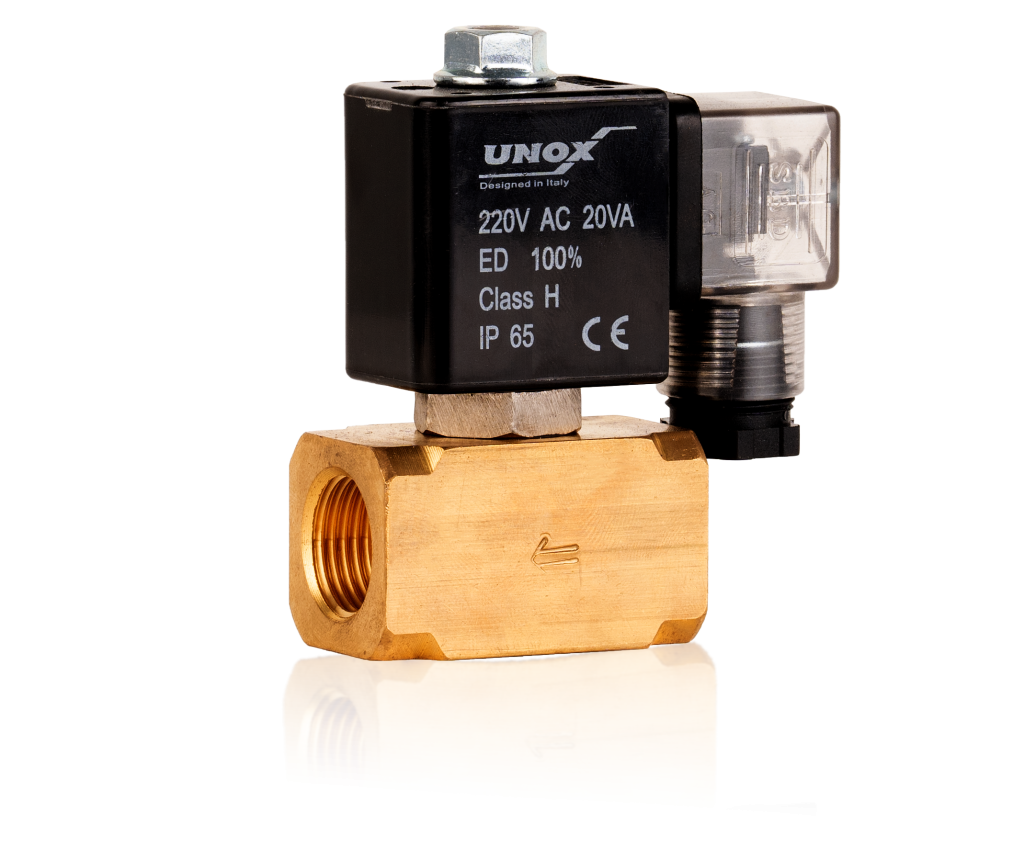

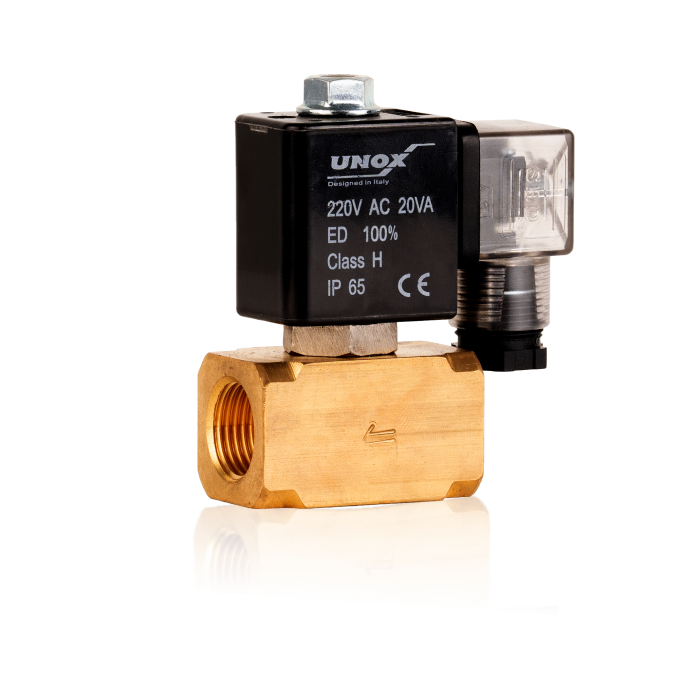

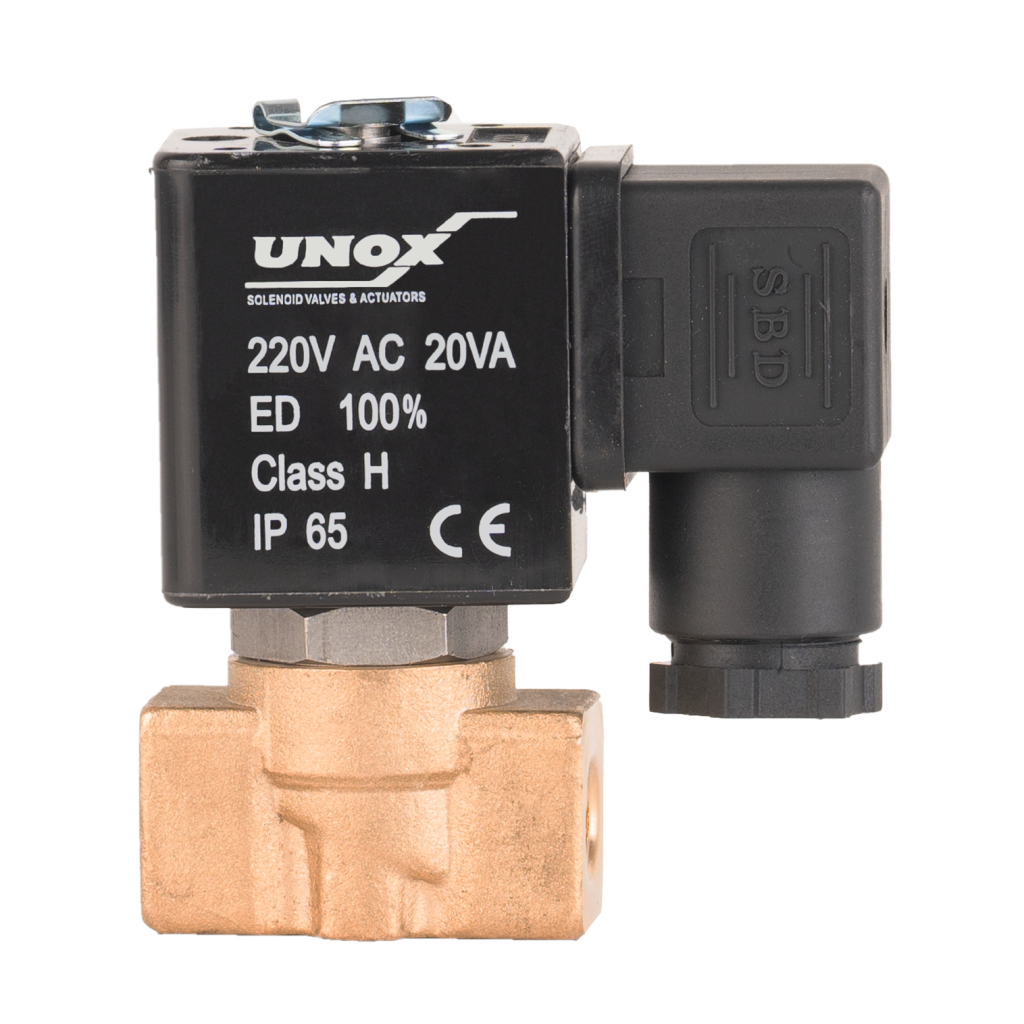

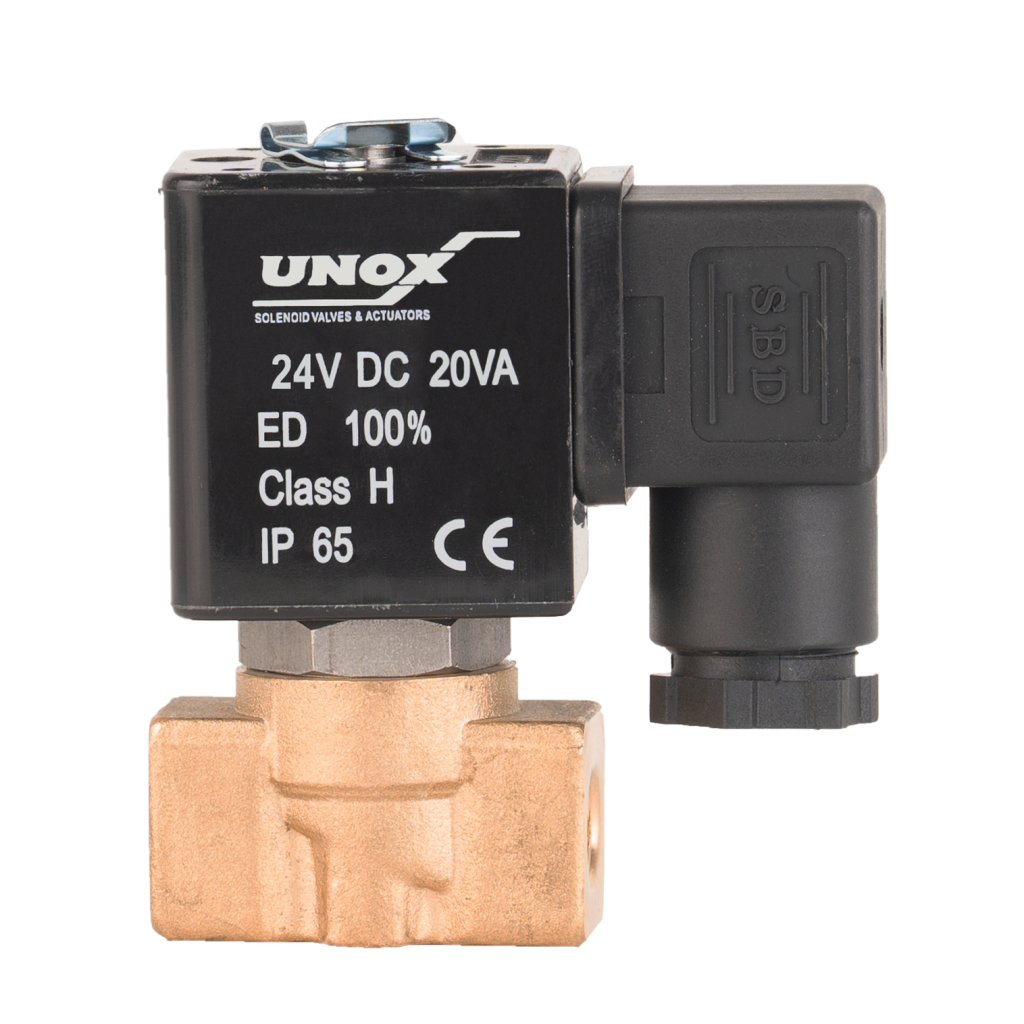

Takoz Gövde Solenoid Valf Nedir?
Takoz gövde solenoid valf, bir elektromanyetik valftir. Bu valf, bir manyetik alan oluşturularak açılıp kapatılabilen bir vanadır. Bu sayede, bir akışkanın bir bölgeden diğerine geçişini kontrol edebilir. Gövde, kovan, bobin, diyafram ve çekirdekten oluşmaktadır.
Takoz Gövde Solenoid Valf Nerelerde Kullanılır?
Takoz gövde solenoid valflar, genellikle hidrolik ve pnömatik sistemlerde kullanılır. Bu sistemler, genellikle makine ve ekipmanlarda bulunur ve bu cihazların hareketini kontrol etmek için kullanılır.
Solenoid Valfler normalde kapalı (bobinden enerjiyi aldığında kapalı olan vanayı açmak üzere) ve normalde açık (bobinden enerjiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal edilmektedir.
Normalde Kapalı Durum Çalışma Sistemi
Normalde Kapalı Solenoid valf başlangıçta akışkanın geçişine izin verir. Valfin açılması için bobine gelen elektrik akımı ile bobin harekete geçerek çekirdeği yukarı doğru çeker ve orifis deliğinin ağzını açılır ve bu sayede yüksek basınç altındaki akışkan bypass deliğinden hızlı bir şekilde çıkışa ilerler. Bu ilerlemeyle birlikte içerideki basınç çok hızlı bir şekilde düşer ve içerde basınç farkı oluşur. Bu farktan dolayı diyafram yay kuvvetini yenerek yukarı doğru kalkar ve akışkan geçişine izin verilir bu sayede valf açık konuma gelmiş olur. Tüm bunlar çok kısa bir zaman içerisinde gerçekleşir. Ürünümüz en iyi verim alabilecek şekilde tasarlanmıştır.
Genel Özellikler
Öneriler
Solenoid valfi bobin yukarıda kalacak şekilde monte ediniz. Tesisatta solenoid valften önce pislik tutucu gibi vs. filtreler kullanınız. Yüksek sıcaklıklar için daha dayanıklı diyafram ve conta malzemesi kullanmaktayız
siparişlerde yüksek sıcaklık için diyafram ve conta isteğinizi belirtiniz.
Solenoid Valf Seçiminde Dikkat Edilmesi Gerekenler:
ÖLÇÜ | MODEL | ORİFİS(MM) | BASINÇ |
---|---|---|---|
1/8" | TKZ 1110 | 1 | 100 Bar |
1/8" | TKZ 1110 | 1,8 | 60 Bar |
1/8" | TKZ 1110 | 2,5 | 40 Bar |
1/8" | TKZ 1110 | 3 | 20 Bar |
1/8" | TKZ 1110 | 4 | 10 Bar |
1/8" | TKZ 1110 | 5 | 5 Bar |
1/8" | TKZ 1110 | 8 | 1 Bar |
1/4" | TKZ 1111 | 1 | 100 Bar |
1/4" | TKZ 1111 | 1,8 | 60 Bar |
1/4" | TKZ 1111 | 2,5 | 40 Bar |
1/4" | TKZ 1111 | 3 | 20 Bar |
1/4" | TKZ 1111 | 4 | 10 Bar |
1/4" | TKZ 1111 | 5 | 5 Bar |
1/4" | TKZ 1111 | 8 | 1 Bar |
3/8" | TKZ 1112 | 1 | 0,5-16 Bar |
3/8" | TKZ 1112 | 1,8 | 0,5-16 Bar |
3/8" | TKZ 1112 | 2,5 | 0,5-16 Bar |
3/8" | TKZ 1112 | 3 | 0,5-16 Bar |
3/8" | TKZ 1112 | 4 | 0,5-16 Bar |
3/8" | TKZ 1112 | 5 | 0,5-16 Bar |
3/8" | TKZ 1112 | 8 | 0,5-16 Bar |
1/2" | TKZ 1113 | 1 | 0,5-16 Bar |
1/2" | TKZ 1113 | 1,8 | 0,5-16 Bar |
1/2" | TKZ 1113 | 2,5 | 0,5-16 Bar |
1/2" | TKZ 1113 | 3 | 0,5-16 Bar |
1/2" | TKZ 1113 | 4 | 0,5-16 Bar |
1/2" | TKZ 1113 | 5 | 0,5-16 Bar |
1/2" | TKZ 1113 | 8 | 0,5-16 Bar |
3/4" | TKZ 1114 | 1 | 0,5-16 Bar |
3/4" | TKZ 1114 | 1,8 | 0,5-16 Bar |
3/4" | TKZ 1114 | 2,5 | 0,5-16 Bar |
